一、方案概述

在CNC自动化机加工产线中，大量工位采用统一规格的机械手末端夹具完成上下料作业；夹具外观完全相同，但夹持工件种类多变，需要调用不同的加工程序，是柔性生产里非常典型的难题。依靠人工区分工件、手动切换NC程序，极易发生错选程序、撞刀、批量报废等事故。

使用JY-H830工业高频RFID读写器方案，可在机械手抓取工件瞬间完成工件身份识别，由PLC联动数控机床自动调用对应加工程序，实现识别‑校验‑加工全流程自动化。JY‑H830凭借稳定的高频识别性能、IP67防护等级与便捷的M30圆柱安装结构，成为该类机械手末端识别工位的优选识别设备。

二、现场痛点

1. 夹具硬件无区分标识：机械手末端夹具外形完全一致，仅工件不同，机床、PLC无法依靠机械结构自动区分物料；

2. 人工换型风险高：频繁换产时依靠操作人员肉眼判断工件型号，手动选择NC程序，极易选错程序，造成刀具损坏、工件报废甚至机床撞机；

3. 视觉、光电方案局限性大：机加工环境充斥切削液、油污、金属粉尘、反光毛坯件，视觉识别容易受环境干扰，误判率高，维护成本高；

4. 自动化链路断裂：机械手自动上下料已经实现，但是工件识别、程序切换环节仍需要人工介入，无法达成无人化连续生产；

5. 缺少自动防错与数据追溯：没有物料自动编码识别手段，加工记录无法自动绑定工件，不良品复盘、工序溯源难度大。

三、工作流程

以 JY-H830 读写器作为识别核心，搭配抗金属RFID标签JY-K303AX、PLC控制系统、数控机床、机械手执行机构，完整流程如下：

1. 工件提前赋码：在各型号工件非加工面嵌入或粘贴抗金属RFID标签，将标签ID与机床NC程序号建立对应关系；

2. 机械手抓取工件：机械手移动至料区抓取工件，末端夹具夹紧到位，输出夹紧完成信号；

3. 触发RFID识别：夹具夹紧信号给到PLC，PLC下发读取指令启动 JY‑H830 读写器，读取工件上标签唯一ID；识别距离控制在5-40mm，避免周边标签串读；

4. PLC逻辑校验匹配：PLC调取内部对照表，根据读取到的ID匹配对应的加工程序编号，同时与工单信息二次比对校验；校验异常立即报警锁机；

5. 机床自动调用程序：校验无误后，PLC通过IO信号或通讯方式下发指令给CNC机床，机床自动加载对应NC程序，启动加工；

6. 加工完成下料：加工结束，机械手取下成品工件，工位复位，等待下一工件循环；如需溯源，识别数据可同步上传MES系统。

四、方案使用优势

1. 识别稳定可靠：JY-H830为工业级高频RFID读写器，不受油污、粉尘、切削液、工件反光影响，可7×24小时连续运行，弥补视觉识别在恶劣机加工环境的短板；

2. 改造成本低、落地快：无需更换原有机械手夹具、机床主体结构，仅加装JY-H830读写器、标签与简单控制逻辑即可完成改造，产线停机时间短；

3. 柔性换产能力强：新增工件型号时，只需给工件赋标签、在PLC内录入ID‑程序对照表，无需修改机械结构；多品种小批量混线生产适配性极佳；

4. 完善的防错安全机制：定点触发读取、多次读取校验、工单双重比对，识别异常直接报警停机，从源头规避程序选错带来的撞机、报废风险；

5. 可拓展数字化追溯：系统可对接MES，将工件ID、加工程序、加工时间绑定存档，实现全工序数据追溯，为品质管控提供数据支撑；

6. 安装适配性好：JY-H830采用标准M30螺纹圆柱外壳，可通过支架灵活固定在机械手末端侧面，抗震性能优秀，适配机械手高速运动、旋转振动工况。

五、使用场景扩展

该基于科智立JY-H830的RFID识别方案，不只局限于单台机械手-CNC组合工位，可复制拓展至更多柔性制造场景：

- 汽车零部件加工：多规格轴类、壳体零件共用一套机械手夹具，自动识别零件型号调用加工程序；

‑3C精密五金产线：笔记本壳体、配件混线加工，同夹具夹持多款工件，实现自动防错；

‑模具配件、非标五金批量加工：小批量多订单频繁换型，减少人工确认步骤；

‑铝载具、料盘治具循环识别：识别载具编号，联动机床、仓储系统完成工序调度；

‑多机床连线自动化产线：一条机械手轨道对接多台加工中心，根据工件型号分配对应机床与加工程序。

六、产品推荐

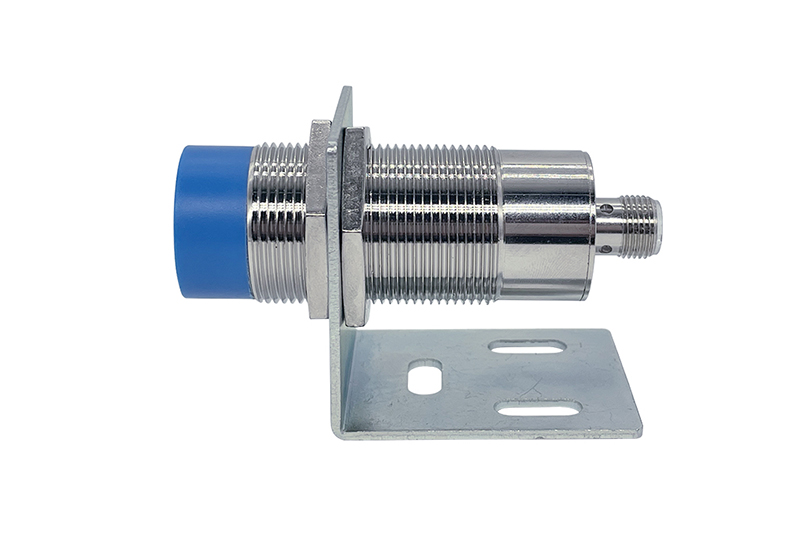

主推型号：JY-H830 高频RFID读写器

- 工作频率：13.56MHz；识别距离0-75mm可调；

- 通讯接口：标配Modbus‑RTU（RS485），可选择以太网TCP版本；

- 防护等级：IP67，可直接耐受切削液喷淋、粉尘堆积；

- 安装方式：M30螺纹圆柱，支架固定，适合机械手末端、机床侧方安装；

- 适配标签：ISO15693协议抗金属高频标签KY-K303AX，金属工件优先选用抗金属标签；

七、结语

在柔性自动化机加工产线中，“夹具相同、工件多变”是一个普遍又棘手的生产难题。利用JY‑H830工业RFID读写器搭建自动识别系统，打通工件识别到机床程序调用的自动化链路，摆脱人工判断带来的不确定性，兼顾防错安全、生产效率与数字化拓展能力，是该类自动化改造项目成熟可靠的标准化解决方案。
