一、方案概述

1.1 项目背景

铝载具广泛应用于新能源零部件、汽车零配件、3C精密制造行业，属于循环复用金属工装托盘，生产线包含冲压、打磨、阳极氧化、喷涂、组装、质检、仓储周转等工序。

铝材质会反射射频信号，传统条码易磨损、油污遮挡；选用13.56MHz高频HF RFID（近场电感耦合），搭配科智立工业高频读写设备与抗金属高频标签，依托近场可控识别距离，精准限定识别区域，减少跨工位串读，实现铝载具工位到位识别、工序防错、全生命周期追溯、资产管控，打通PLC、MES、WMS数据链路，实现产线数字化闭环管理。

1.2 频段选型说明（HF高频 VS UHF超高频）

针对铝载具流水线密集工位场景，优先选择高频HF核心理由：

1）近场磁场耦合，识别距离可控：有效读写区间0~90mm，可精准限定单一工位识别范围，彻底解决超高频容易出现的邻位串读、误触发问题；

2）金属环境适应性优异：13.56MHz高频射频信号受铝材反射干扰更小，搭配抗金属标签识别稳定性更高；

3）工位一对一识别适配产线联锁需求：流水线工位要求载具完全进入工位才允许识别、触发设备，高频精准识别特性适配工序防跳、错工序拦截；

4）协议标准化：ISO15693全球通用，支持Modbus RTU/TCP，可直接对接产线PLC，集成难度低；

5）标签支持反复擦写，适配铝载具长期循环流转，持续写入工序状态、检修记录。

适用边界：本方案为工位定点识别方案；

1.3 适用场景

铝制周转载具、铝工装托盘、铝治具自动化生产线：冲压成型、表面处理（阳极氧化/喷涂）、装配、在线质检、返修、下线入库、车间循环周转、定期维保、报废全流程。

二、产线现存痛点与HF RFID解决方案价值

2.1 传统管理痛点

1）二维码/条码：铝材摩擦、油污造成标识损坏，扫码失败，需要人工对位；

2）载具无数字化身份，跨工位混用、丢失、闲置无法监控；

3）产线自动化联动薄弱，工序校验依靠人工，容易产生批量不良；

4）采用UHF方案时，流水线工位间距小，频繁出现相邻工位载具误读取，引发设备误触发。

2.2 科智立高频RFID方案核心优势

1）识别区域可控：近场识别，调整功率即可控制读写距离，只读取当前工位铝载具；

2）一体化工业读写器：一体式设计，无需额外搭配天线，安装简便，IP67防护；

3）原生支持Modbus工业协议，无需额外协议转换，直接对接西门子、三菱、汇川等主流PLC；

4）抗金属高频标签适配铝载具，带铁氧体隔磁层，可直接贴装铝表面；

5）系统部署灵活，可分步实施，先关键工序上线，后续拓展全工位；

6）无源标签无需供电，支持≥10万次重复读写，使用寿命≥8~10年。

三、系统总体架构

四层架构：采集层→传输层→平台处理层→应用展示层

3.1 终端采集层

产线各关键工位部署科智立高频一体式读写器；铝载具贴装抗金属HF标签；实现载具身份、工位、时间、质检数据采集。

3.2 网络传输层

- 通讯方式：RS485总线为主，重要工位选配RJ45以太网；

- 协议：Modbus RTU / Modbus TCP；

- 配套工业交换机、M12航空插头、稳压电源、声光报警器，保障工业环境稳定传输，数据低延迟、不丢包。

3.3 系统处理层

RFID数据中间件+数据库，完成数据清洗、标签指令调度、异常判断；双向对接产线PLC、MES、WMS、ERP，实现指令互通。

3.4 应用展示层

PC管理后台、车间可视化看板、移动端查询功能，支持工序追溯、载具台账、报表导出、异常消息推送。

四、硬件详细选型

4.1 固定式高频RFID读写器（工位核心设备）

根据产线安装空间，提供两款主流型号选型：

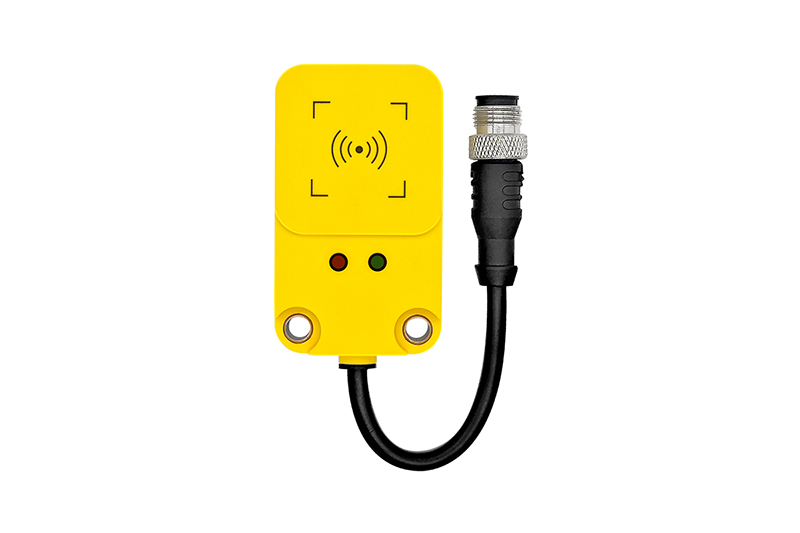

方案A：紧凑型扁平款【狭小工位、流水线底部安装】

科智立 JY-H803 高频一体式读写器

-频率：13.56MHz；支持ISO15693、ISO14443A

读写距离：0~90mm

防护等级：IP67

通信：RS485（M12航空接头），Modbus RTU

供电：DC9~28V宽电压

工作温度：-20℃ ~ +70℃

特点：体积小巧，适合流水线机架下方、狭小设备内部嵌入安装

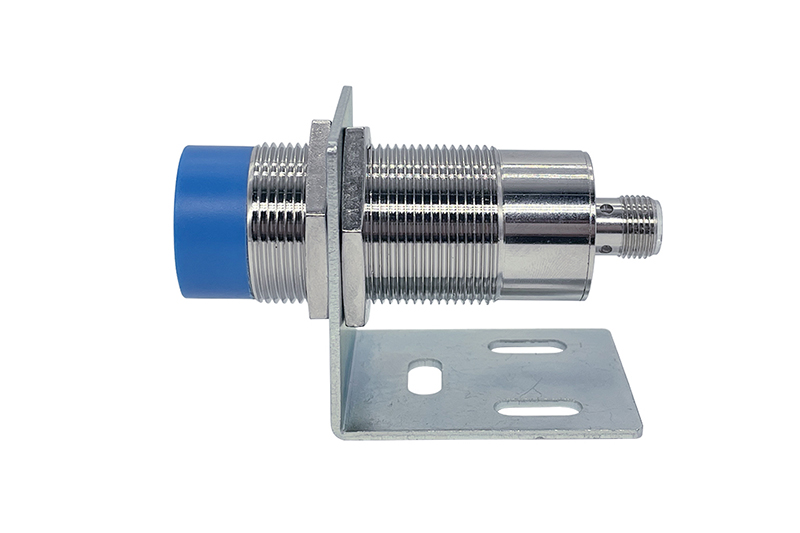

方案B：圆柱螺纹款【机械手、输送线侧边安装】

科智立 JY-H830 圆柱型高频RFID读写器

频率：13.56MHz，ISO15693

读写距离：0~75mm

防护：IP67，黄铜镀镍外壳，抗震动

通信：RS485 / TCP可选，Modbus RTU/TCP

安装：M30螺纹固定，支架灵活调节高度距离

部署建议：标准皮带流水线优先选用 JY-H803；机械手、辊道线侧边安装选用 JY-H830。

4.2 抗金属高频RFID电子标签（适配铝载具）

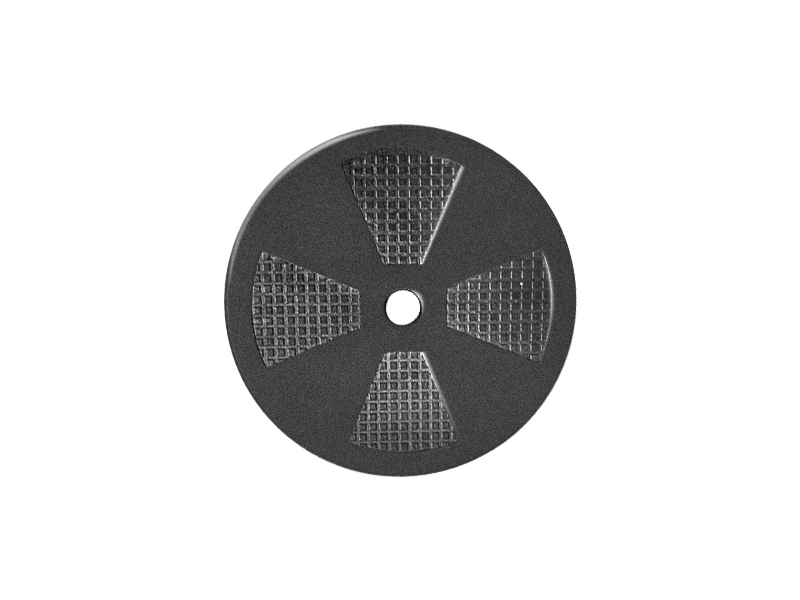

配套科智立 JY-K504AX 抗金属HF标签（ISO15693）

芯片：I-CODE SLIX，支持反复擦写；

内置铁氧体隔磁材料，可直接粘贴铝材质表面；

防护：IP68，耐油污、耐温-25~105℃；

安装方式：耐高温强力背胶/螺丝固定；

安装位置：铝载具底部侧边平整区域，避开长期摩擦位置；

存储：唯一UID + 用户数据区，可写入工序号、工单状态、检修标记。

4.3 流水线关键工位部署与业务逻辑

在产线以下节点部署科高频RFID读写器，读写器接入工位PLC：

1）上料上线工位

铝载具流转到位，读写器识别标签UID；PLC联动系统校验生产工单匹配性；记录上线时间、班组；工单不匹配触发声光报警，禁止启动设备。

2）冲压/成型工位

识别载具，确认上道工序已完成；自动调取对应工艺参数；工序完成后，向标签写入【冲压工序完成标记】，记录设备编号、加工时长；未识别到位，设备禁止启动，杜绝空加工、漏加工。

3）打磨/去毛刺工位

校验上道工序状态，如工序缺失，系统预警拦截；流转信息实时上传后台。

4）阳极氧化/喷涂工位

记录表面处理批次、工艺时长；针对特殊工艺铝载具进行分类管控，工艺数据永久追溯。

5）组装装配工位

核对载具适配零部件型号，防止错装；记录装配人员、装配时间。

6）在线质检工位

质检完成后，将合格/不合格状态写入标签与后台系统；

合格：自动放行，流转下一工序；

不合格：标记【待返修】，系统推送返修任务。

7）返修工位

读取载具原始故障记录，维修完成后更新维修记录、复检结果，形成质量闭环。

8）下线入库工位

自动采集成品数量、良品率；更新载具状态为“成品待出库”，同步WMS库存数据。

关键控制逻辑：高频识别距离可控，只有铝载具完全停靠工位识别区域内，读写器才能读到标签，杜绝载具未到位提前触发设备。

4.4 车间循环周转管控

铝载具属于重复周转工装：

1）载具出库周转识别，记录领用工位、领用时间；

2）回流上线时自动读取，系统校验是否存在待维修、超期使用预警；

3）系统累计统计单台载具使用次数，达到保养阈值自动提醒维保。

五、现场部署实施要点（铝载具金属环境重点）

1）标签安装规范

标签与铝载具金属表面尽量增加≥1.5mm隔磁垫片；优先安装在载具底部侧面，避开长期摩擦、高温直接烘烤区域；禁止堆叠时标签互相紧贴。

2）读写器安装调试

读写器与铝载具标签垂直距离控制在10~60mm；现场微调发射功率，严格控制识别范围，保证仅当前工位载具可被读取，杜绝相邻工位识别。

3）布线规范

工业屏蔽线缆，远离变频器、电机等强干扰设备；总线增加终端电阻，保障485通讯稳定。

4）流水线速度适配

产线常规输送速度≤0.6m/s场景，科智立高频读写器识别稳定；高速工位可增加工位机械挡停，延长识别窗口。

5）标签备选预案

阳极氧化高温工序，选用耐高温型号抗金属标签，避免高温造成标签失效。

六、运维保障方案

1）科智立工业读写器提供硬件质保；

2）建立设备定期巡检机制：检查线路、标签牢固度、识别效果；

3）提供通讯协议文档、PLC调试案例、故障排查手册；

4）远程技术支持，可在线协助读写器参数配置、故障诊断。

七、方案实施效益

1）降低不良品损失：工序防错、杜绝跳工序、错工单生产，减少批量质量事故；

2）提升自动化水平：取消人工登记，数据自动采集，节省工位人力；

3）减少工装资产流失：实时追踪铝载具位置，降低丢失、闲置成本；

4）高效质量追溯：出现质量问题快速定位工序、设备、人员；

5）数据支撑精益生产：通过载具流转数据分析产线瓶颈，优化生产节拍；

6）相比UHF方案：从根源解决密集工位串读误识别问题，降低后期产线调试、故障处理成本。

八、风险与应对方案

1）风险：铝载具堆叠、标签被遮挡造成识别失败

应对：优化标签安装位置；产线工位设置机械限位，保证识别时标签正对读写器。

2）风险：车间变频器电磁干扰

应对：使用屏蔽线缆，读写器供电增加滤波；读写器远离大功率电机。

3）风险：产线速度过快识别不稳定

应对：增加挡停机构；现场优化读写器读取轮询参数。
