利用RFID射频识别技术（又称为PIT标记法）标记鱼类，当RFID射频芯片通过天线时，会发射其唯一的编码。在鱼类洄游，鱼道过坝监测等方面，射频芯片标记是一种可靠的、 有效率和有效的监测手段。借助这种方法，可以了解鱼类的活动规律、季节性迁徙、资源量、存活/死亡率等，同时为鱼道过鱼效果评估、鱼类行为跟踪、判断洄游时间、资源量评估和生境恢复、探索科学的保护方案提供重要的数据依据。

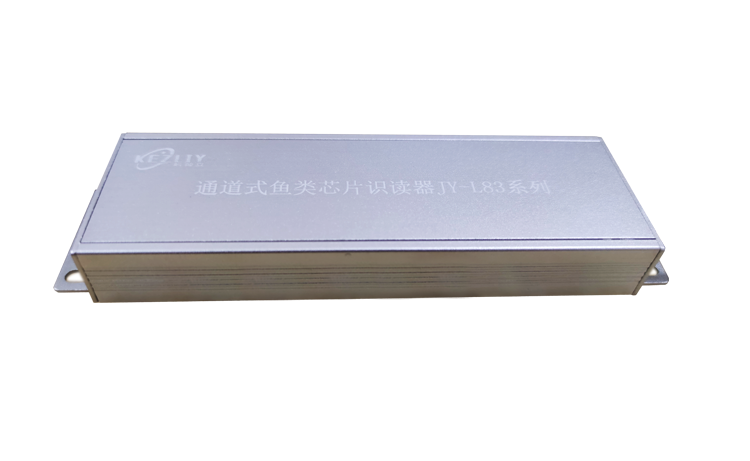

◆科智牧KEZMO JY-L83系列是基于射频（RFID）识别技术的通道式鱼类芯片识读器，该系列产品有JY-L83-12040，JY-L83-20040两种规格，采用了RFID低频半双工（HDX）/全双工（FDX-B）双格式无源射频技术。识读器具有同步功能，附近同时使用多个识读器也能确保稳定工作，彼此不受干扰，具有接收灵敏度高、性能稳定、可靠性强的特点。
◆支持标准MODBUS RTU工业总线协议，方便组网通信，波特率最高可配置 115200，满足高速率、远距离传输要求。用户可以进行后期的系统集成，数据可以无线接收。
工作电压：12-36V
工作电流：1A
电源要求：线性稳压电源
电路保护：带极性保护和过压保护（最大60V）
工作频率：134.2KHZ
最大天线尺寸：20*100cm（可定制）
支持标签类型：HDX、FDX-B
通信接口：RS232 、RS485
工作湿度：10%－90% RH (不结露)
工作温度：-25 ℃ ~ 70 ℃
防护等级：IP65

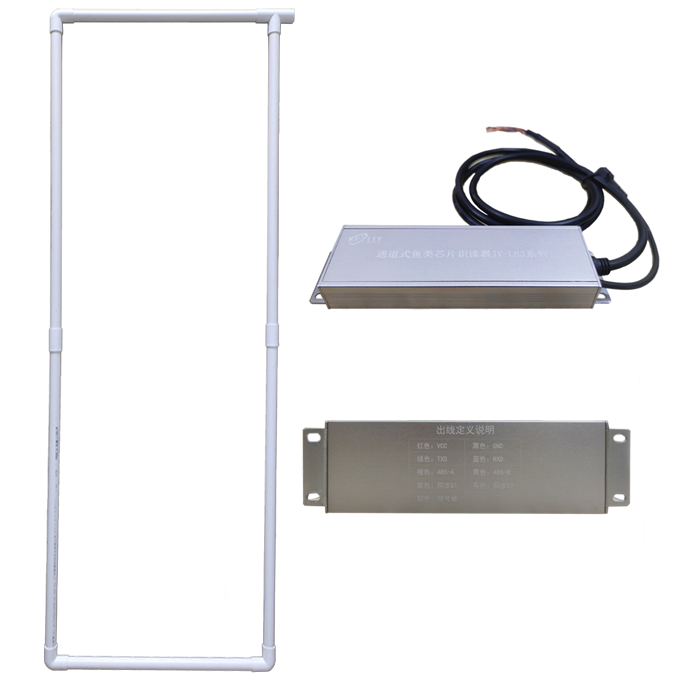

天线外观：PVC-6分管
安装方式：PVC管卡
红色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ VCC 12V ~36V
黑色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ GND
绿色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ RS232 TX
蓝色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ RS232 RX
棕色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 信号地
橙色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 485-A
黄色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 485-B
紫色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 同步S1
灰色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 同步S2

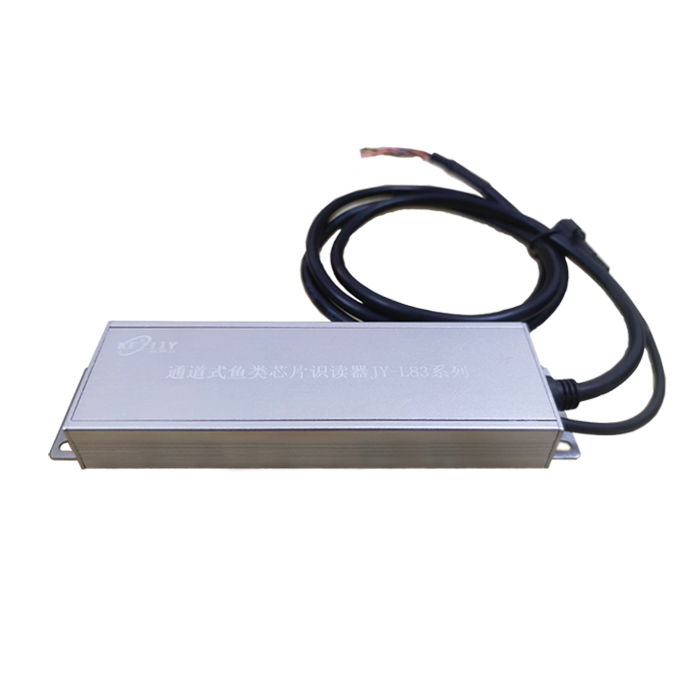

直出散线型九芯电缆一根，线材约3米，出线定义以标签说明为准，见识读器背面。
1、单台设备使用时，建议在同步S1信号线和同步S2信号线之间接上120Ω 的终端电阻，有助于减少和消除两根同步线之间产生的分布电容以及来自于通讯线周围产生的共模干扰；
2、多台设备同时使用时，必须接同步，否则可能无法正常使用。同步线的连接方式采用CAN总线连接，将同步S1信号连同步S1信号，同步S2信号连同步S2信号。
3、同步（CAN-bus）网络采用直线拓扑结构，总线的2个终端需要安装 120Ω 的终端电阻；如果节点数目大于 2，中间节点不需要安装 120Ω 的终端电阻。对于分支连接，其长度不应超过3米。同步（CAN-bus）总线的连接见图所示。
注意：同步（CAN-bus）总线电缆建议使用屏蔽双绞线。若通讯距离超过 1Km，应保证线的截面积大于Φ1.0平方毫米，具体规格应根据距离而定，常规是随距离的加长而适当加大。
红色LED：电源指示灯；
绿色LED：读取提示灯；
识读器接上电源后，红色LED长亮，识读器进入自动调谐状态并根据工作环境对自身参数进行调谐。识读器检测到RFID标签存在时，解码成功后绿色LED点亮。
出厂默认主从模式，如需读取数据，需主机发送命令读取。
1、请务必使用1A以上的线性稳压电源，否则可能因为电源噪声干扰、电压不稳、电流不足等问题，降低识读器的灵敏度或导致读取失败。如需电源推荐，请联系客服。
2、天线应该尽量远离闭环金属圈、钢筋笼，或变电站等容易产生电磁干扰的设施。
3、天线周边其他设备的电磁辐射或同频率设备使用时，有可能降低识读器的灵敏度或导致读取失败，对于容易产生电磁辐射的设备应采用适当的屏蔽辐射措施，暂停使用其他同频率设备。
4、附近多个天线同时使用时，应互接同步线，否则两天线之间可能会有感应盲区。
5、鱼类芯片信号感应具有方向性，在鱼类游动时，存在概率性漏读的可能，连续安装多个识别通道，可有效降低漏读率。
