电子耳标读卡器JY-L81-10020_面板式动物耳标识读器_RFID畜牧渔识读器_产品中心

产品详情

科智牧KEZMO JY-L81-10020采用了RFID低频半双工（HDX）/全双工（FDX-B）双格式无源射频技术。符合ISO 11784/5国际标准协议，支持标准MODBUS RTU工业总线协议。工作频率134.2kHz，穿透性强，稳定性高，可远距离识读利拉伐、安乐福Allflex所有134.2kHz电子耳标及国产低频电子耳标。

广泛应用于：动物身份识别、电子饲喂站、自动化饲喂槽、自动挤奶台、通道盘点计数、智能称重、海关检疫、转栏识别通道、牲畜门禁管理等。


品牌	科智牧KEZMO
型号	JY-L81-10020
工作频率‍	134.2kHz
支持标签类型	HDX、FDX-B
最大识别距离	75cm
通信接口	RS232 、RS485
工作湿度	10%－90% RH (不结露)
工作温度	-25 ℃ ~ 70 ℃
工作电压	12-36V
工作电流	1A
电源要求	线性稳压电源
电路保护	带极性保护和过压保护（最大60V）
防护等级	IP67
外观尺寸	100020015mm
外壳材质	铝+A级电木板（绝缘、难燃、耐热、耐腐蚀）
安装方法‍	螺丝固定，预留安装孔

出线定义

红色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ VCC 12V—36V

黑色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ GND

绿色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ TXD

蓝色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ RXD

棕色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 信号地

橙色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 485-A

黄色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 485-B

紫色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 同步S1

灰色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 同步S2

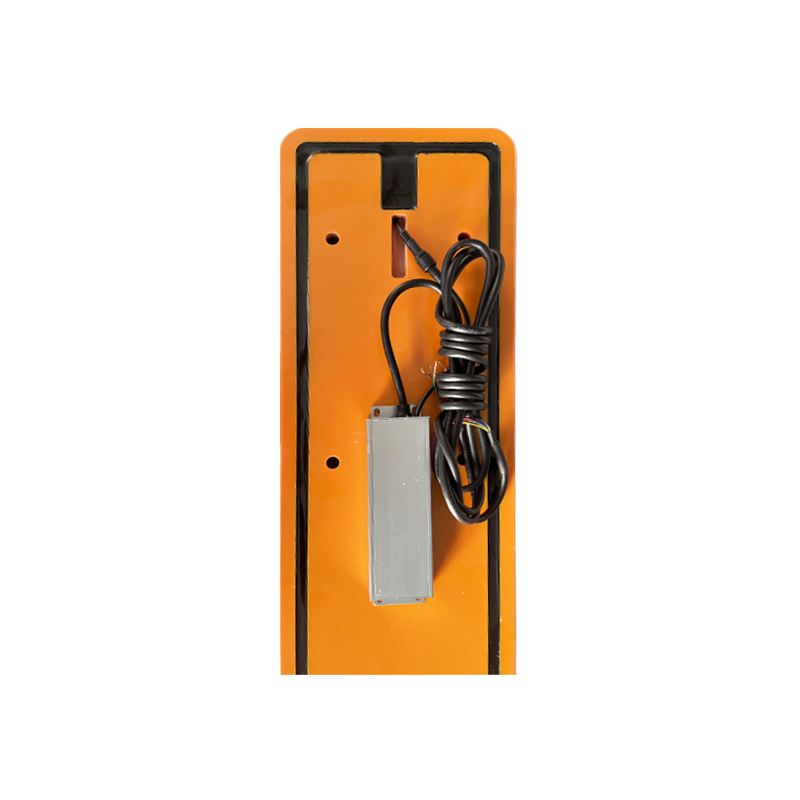

直出散线型九芯电缆一根，线材约3米，同步S1和同步S2间已接120Ω 终端电阻，出线定义以线缆标签说明为准。

合作案例

1、科智牧RFID在海关牛防疫通道的使用

将购入的电子耳标读卡器部署在通道旁，当入境牛只进入通道时，RFID耳标识读器开始识读牛耳标信息，了解牛只是否有进行防疫措施，将无防疫措施的牛只分离隔开处理；依据耳标记录的信息对牛只个体进行分栏管理，将品种、年龄、体重相近的牛只进行合群分栏管理，避免大小牛只出现打架造成损伤，同时根据标签的ID编码对牛只进行盘点，统计入境牛只的数量是否准确。

2、RFID奶牛通道点数+挤奶台在位识别

RFID在奶牛通道点数使用流程如下：

将科智牧电子耳标识读器安装在挤奶台的通道入口处佩戴电子耳标的奶牛进入通道时会被识读器自动识别耳标的信息，判断奶牛的身份信息，获取奶牛身份、判断哪头牛进入挤奶场、进入的数量多少，减少人工点数耗时问题！

RFID在奶牛在位识别使用流程如下：

将科智牧电子耳标识读器安装在旋转挤奶台上方，采集奶牛耳标的信息，将牛只的编号与该牛挤奶的牛栏编号对应起来，并记录下该牛只经过进牛栏的起始时间点，合理控制挤奶时间、挤奶次数等，提高查全率及正确率很高！

①请使用配套的锂电池，或使用滤波器和1A以上线性稳压电源，否则可能因为电源干扰、电压不稳、电流不足等问题，降低识读器的灵敏度或导致读取失败。如需滤波器、电源推荐，请联系客服。

②识读器天线不可靠近金属材料安装，可通过塑料间隔柱、长螺丝或者定做支架调节与金属面的距离，建议间隔距离大于100mm。

③识读器天线不可用金属材料遮挡或包围，识读器天线的侧面距离金属结构的距离应该大于100mm。

④识读器应远离电机马达、变电站等容易产生电磁干扰的设备。

⑤天线周边其他设备的电磁辐射或同频率设备使用时，会降低识读器的灵敏度或导致读取失败，对于容易产生电磁辐射的设备应采用适当的屏蔽辐射措施，必须暂停使用其他同频率设备。如需选购射频干扰探测器，请联系客服。

⑥附近多个识读器同时使用时，必须互接同步线，且天线间应互相远离，避免磁场叠加，否则无法正常使用。

⑦识读器天线朝向电子耳标安装，电子耳标能处于感应面的中心位置。

⑧识读器天线与电子耳标之间的距离，建议控制为最大感应距离的10%到70%。

⑨识读器一次只能读取一个电子耳标。
