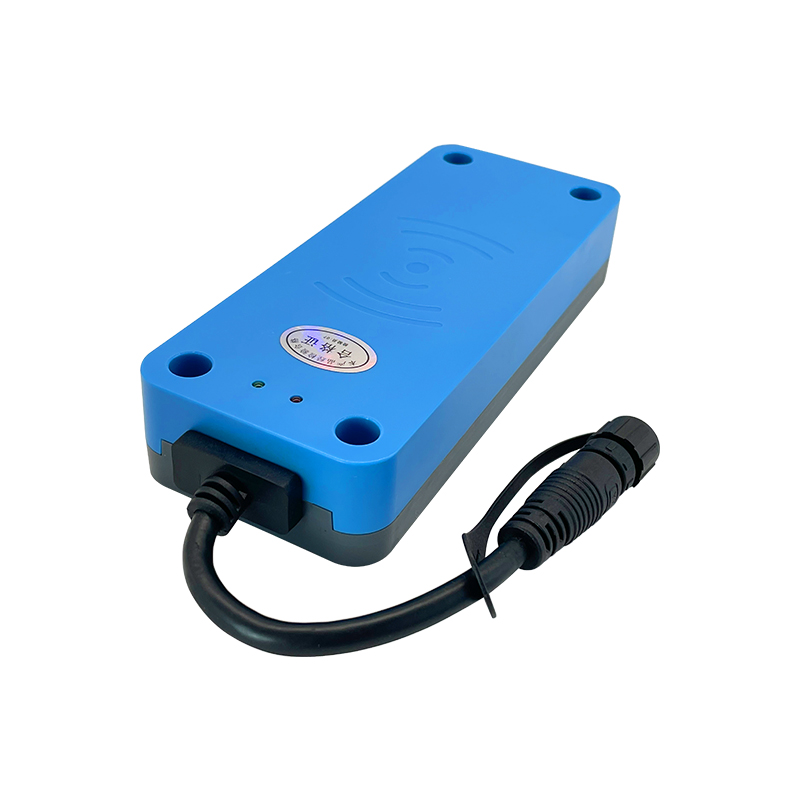

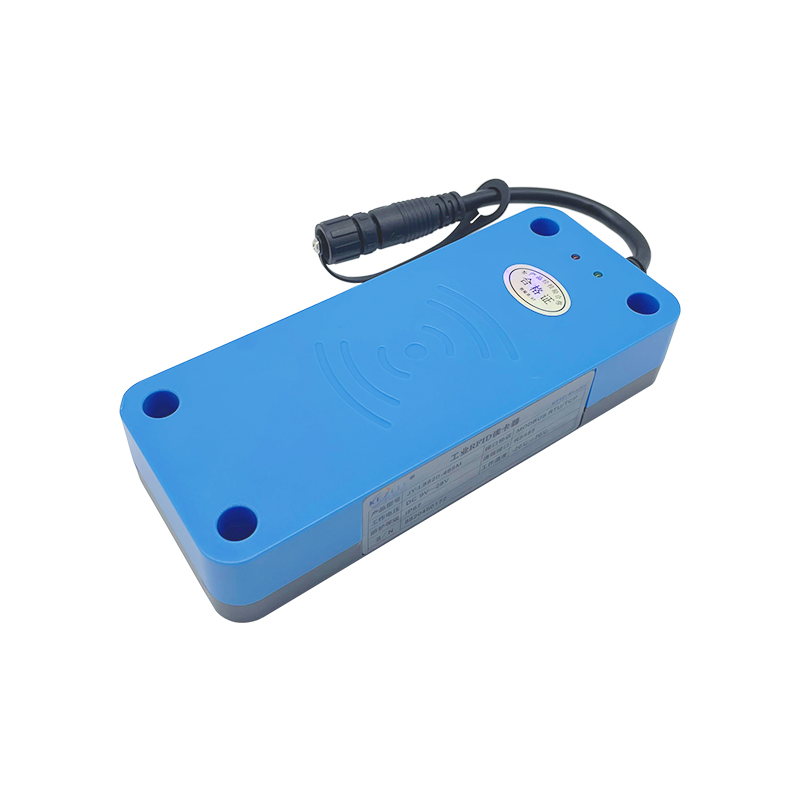

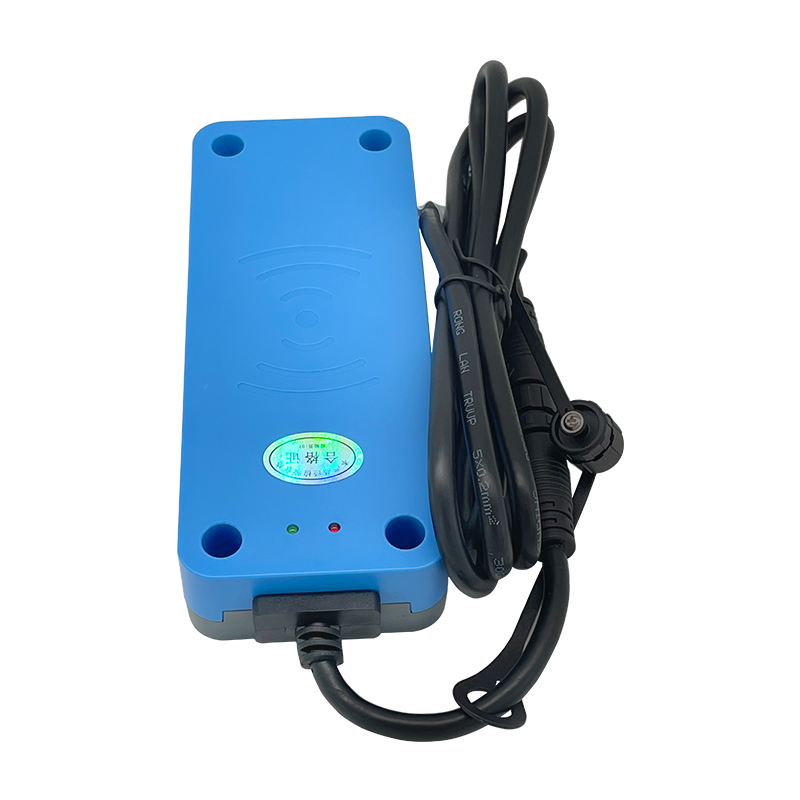

产品详情

| 用户无需理解复杂的射频通信协议,只需通过通用的Modbus指令操作读卡器内部的保持寄存器和输入寄存器,即可实现盘点UID、读存储区和写存储区,广泛应用于工业自动化产品、流水线工位计数、AGV小车、门禁控制、会员管理系统等。 防浪涌保护和过压自断电保护功能,内置高速光隔离,更好的保护总线器件;防护等级IP67,防尘防水抗震,军工品质,坚固可靠,抗1.5米自然跌落,即使在恶劣的环境下也能稳定工作。附近同时使用多个读卡器也能确保稳定工作,不受干扰,具有接收灵敏度高、性能稳定、可靠性强的特点。 |

品牌:
| 科智立KEZLIY | 型号: | JY-H802 |
工作频率: | 13.56MHz | 读卡距离: | 0-140mm |
识别速度: | 1m/s | 支持标签类型: | 15693、14443A |
通信接口: | RS232 / RS485 | 工作湿度: | 10-90%RH(不结露) |
工作温度: | -20 ~ 70℃ | 保存温度: | -25 ~ 85℃ |
防护等级: | IP67 | 外壳材质: | ABS+PC |
电源电压: | DC 9V-28V | 功率: | ≤1.5W |
消耗电流: | <0.2A | 电路保护: | 带极性保护和过压保护(最大60V) |
安装方法: | M4螺丝,4处安装孔 | 外观尺寸: | 160*66*30mm |
标配附件: | 航空连接头-散线型电缆一根(1.5米)、螺丝螺母垫片一组 |

JY-H802高频读写器在中草药输送线的使用 (点击进入案例详情) | 自动加水区:需煎煮的散装饮片通过下层输送带进入到自动加水工位,通过RFID读写器读取桶的电子标签信息,并自动传输至控制系统,控制系统根据读码信息自动安排桶的加水卡位并自动控制加水量。未被有效读码或读码错误的桶将被推至旁边的无动力滚筒线上待人工处理;被有效读码的桶在相应的加水卡位进行自动加水,再继续输送至煎煮区输送线 煎药区:每个取桶点安装有一个推桶机构、一个无动力滚筒线,控制系统根据需求进行药桶的分配,当桶到达指定取桶点后输送线自动停机,推桶机构将桶推送至旁边的无动力滚筒输送线上待用,推桶数量可根据要求设定。煎药人员将煎煮好的汤剂按要求打包好后,连同处方单放入专用的塑料筐中,然后将塑料筐放到煎煮区上层输送带输送至物流打包工序。 |

|

红色:▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ VCC 9V—28V
黑色:▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ GND
黄色:▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ TXD/485-A
绿色:▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ RXD/485-B
蓝色:▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 信号地
白色:▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ N信号
以实际线材标贴说明为准。
N信号(NPN)为集电极开路门(OC门)设计,未读卡时输出5V高电平,读到卡时输出0V低电平。此功能有助于上位机判断读卡状态,不接时请剪断包好。

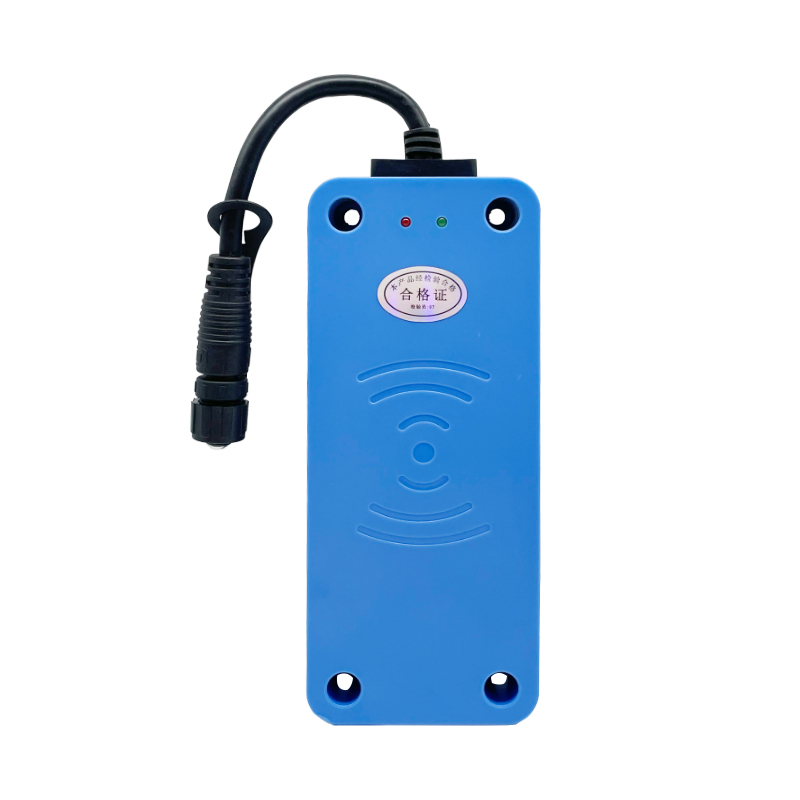

红色LED:电源指示灯
绿色LED:标签检测指示灯
读卡器工作过程:
读卡器接上电源后,红色LED长亮。
读卡器检测到RFID标签存在时,绿色LED点亮。



JY-H802系列工业RFID读卡器规格书.pdf
