产品详情

产品描述：

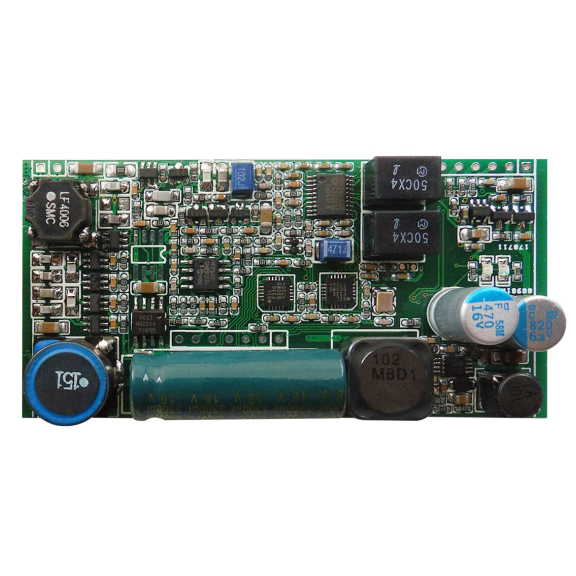

JY-LD61系列模块与天线采用分体式设计，方便用户集成到称重台、挤奶台、门禁、自动饲喂站等自动化设备及半导体行业的RFID系统；

工作频率134.2kHz，穿透性强，支持HDX半双工和FDX-B全双工格式；
可识读所有低频电子耳标、鱼类芯片、管道标签、CID载体、RI-TRP-DR2B系列标签，符合ISO11784/5国际标准协议；
配25cm直径天线，读鱼类芯片15-30cm，HDX半双工耳标65cm，FDX-B全双工耳标40cm，地下管道标签180cm；
配100cm*100cm天线，读HDX半双工耳标可达80cm，天线可定制；
UART通信接口，TTL电平输出，操作简单；

技术参数：

极限参数:

工作温度：-20℃~+85℃

贮存温度：-40℃~+125℃

供电电压(vcc to vss)：-0.3V~+5.5V

电源管脚对地电压：-0.3V~+5.8V

信号管脚对地电压：-0.3V~+3.5V

每个管脚最大IOL：±2mA

相对湿度：5%~95%

注：超出“绝对最大额定值”条件下工作会造成器件的永久损坏。以上未涉及器件在这些条件或超出这些条件下的功能操作。器件不能长时间在绝对最大额定值条件下工作，否则会影响其可靠性。

直流特性:

测试条件Temperature=+25℃。

管脚说明:

JY-LD6100模块管脚说明列表如下：

相关应用：

专给行业配套厂家生产读卡设备使用，广泛应用于称重台、挤奶台、门禁、自动饲喂站、鱼类洄游监测、城市地下管道巡检和工业自动化应用领域等。

开发文档：

JY-LD6100远距离读卡模块开发文档（HDX）
