工作频段134.2Khz，兼容ISO11784/5国际标准协议，可读动物标准标签，支持FDX-B编码格式；读卡距离5cm，性能稳定，UART通信接口，操作简单，可通过UART发送命令进入低功耗模式。体积小巧，易于集成到设备中；

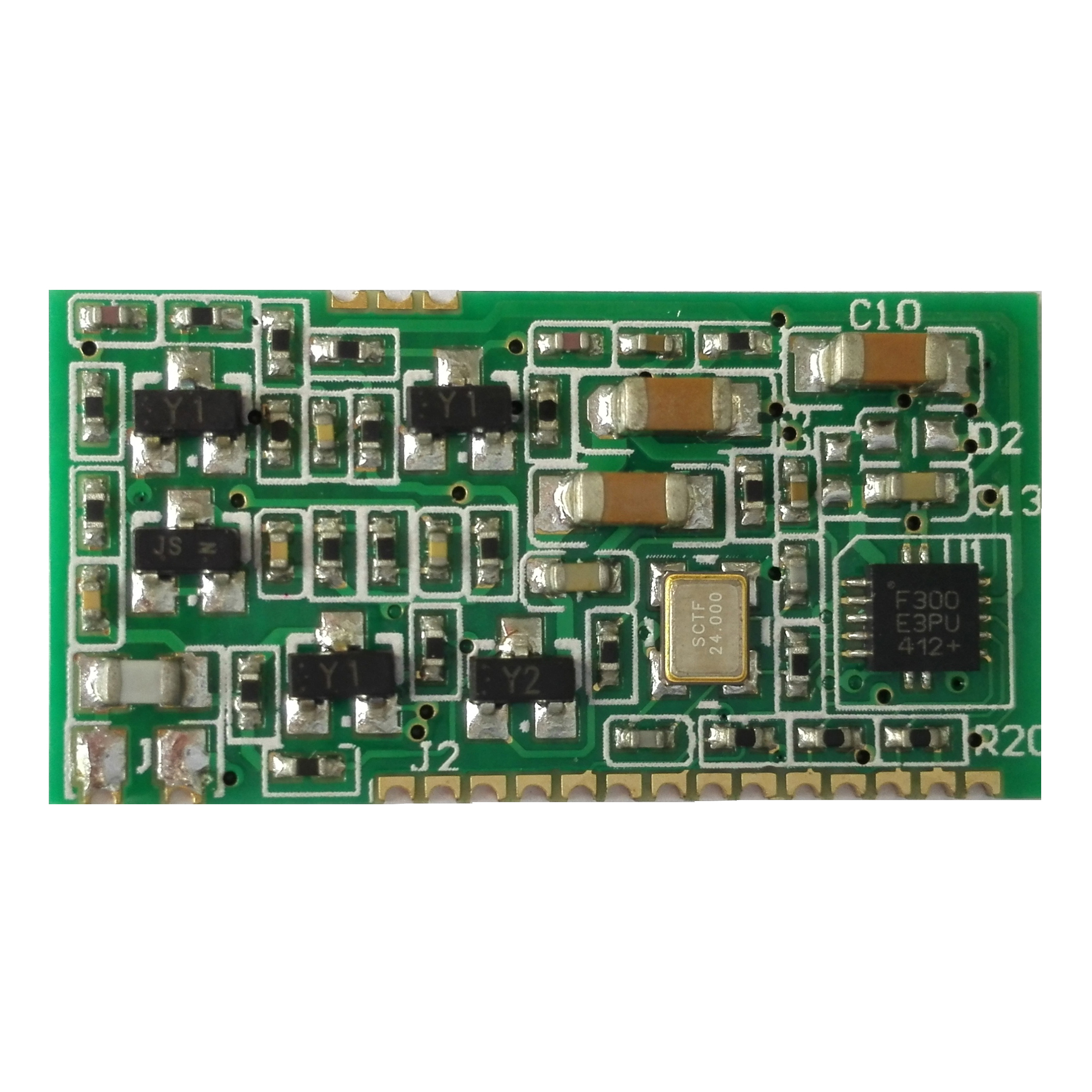

◆JY-LS6830是广州健永信息科技有限公司开发的读卡模块，支持ISO11784/5协议标准，可读FDX-B及其兼容芯片；
◆采用贴片式安装，体积小巧，易于集成到PDA等手持设备中；

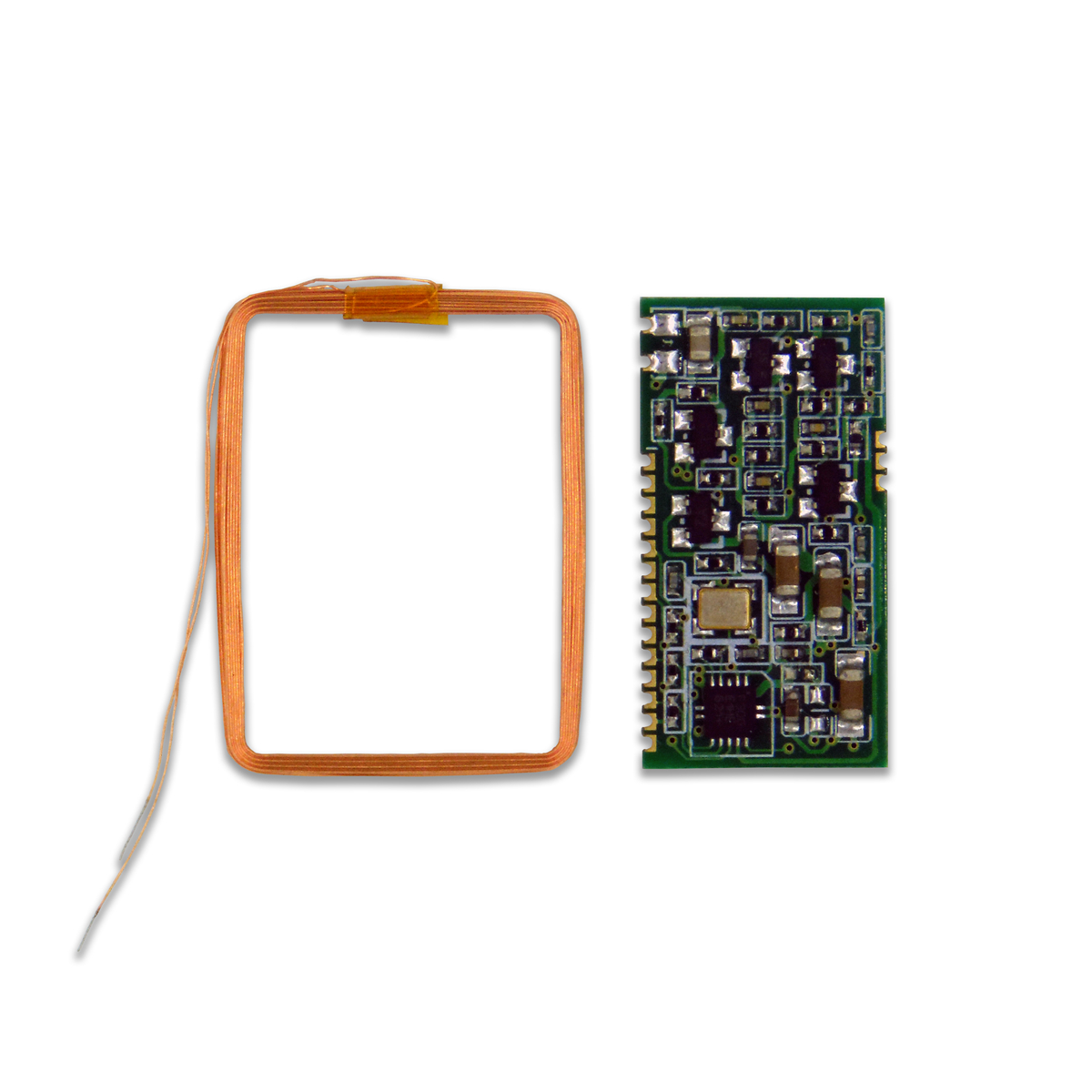

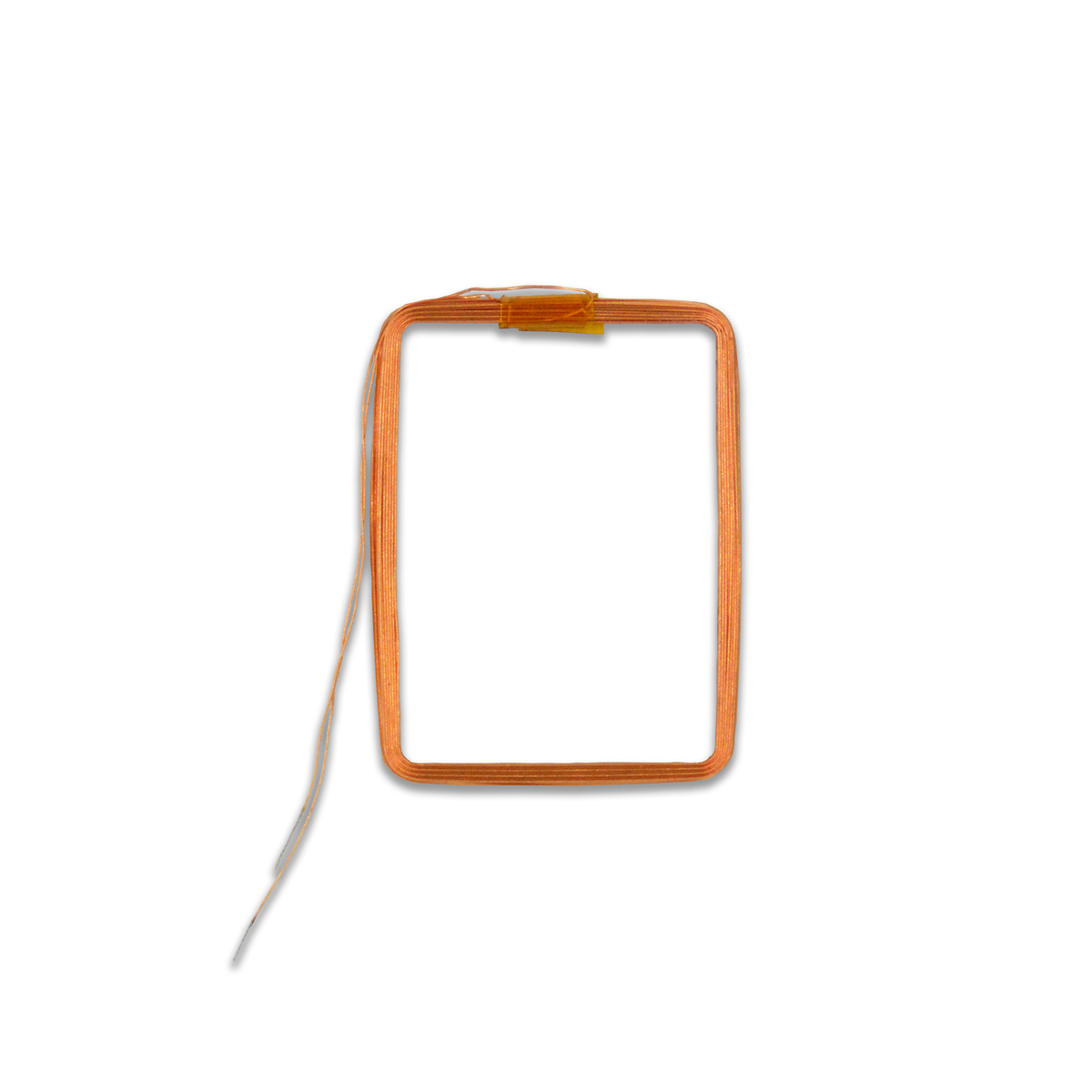

◆配套21mm*28mm方形天线，性能稳定，可靠性强；
◆超低功耗，可通过发送命令使模块进入低功耗模式；
◆UART通信接口，无需理解复杂的射频通信协议，操作简单。
工作频率 | 134.2kHz |
支持协议 | ISO11784/5 |
读取距离 | 5cm |
读卡格式 | FDX-B |
读卡芯片 | 软解码 |
工作功耗 | 0.5w |
读取时间 | 100ms |
接线方式 | 贴片式 |
工作电压 | 3.3V |
通信接口 | UART |
电平标准 | TTL |
波特率 | 9600 bps |
规格尺寸 | 27.71mm*14.63mm*2mm |
工作温度 | -20℃~+85℃ |
环境湿度 | 5%~95% |
极限参数：
工作温度：-20℃~+85℃
贮存温度：-40℃~+125℃
供电电压(vcc to vss)：-0.3V~+4.2V
管脚对地电压：-0.3V~+5.8V
每个管脚最大IOL：±2mA
相对湿度：5%~95%
注：超出“绝对最大额定值”条件下工作会造成器件的永久损坏。以上未涉及器件在这些条件或超出这些条件下的功能操作。器件不能长时间在绝对最大额定值条件下工作，否则会影响其可靠性。
直流特性:
测试条件Temperature=+25℃。
管脚说明:
JY-LS6830模块采用邮票孔连接方式，可像贴片器件一样直接焊接到PCB板上。
JY-LS6830管脚图
相关应用：
防伪溯源、动物管理、林业树木管理、金龙鱼管理、水电管理、 生产线自动化管理、物料运输管理、车辆管理、铁路巡检、 资产管理等
开发文档：
