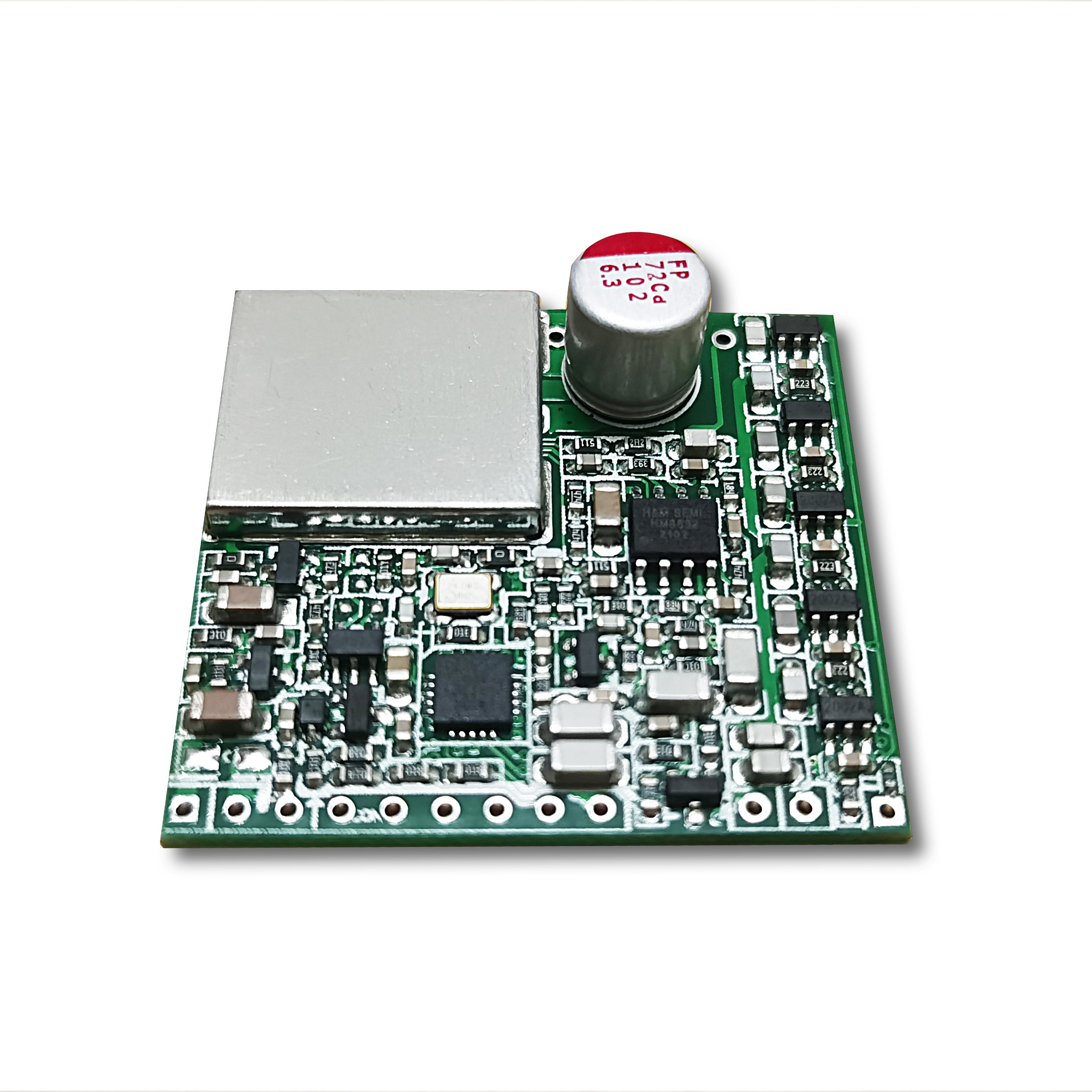

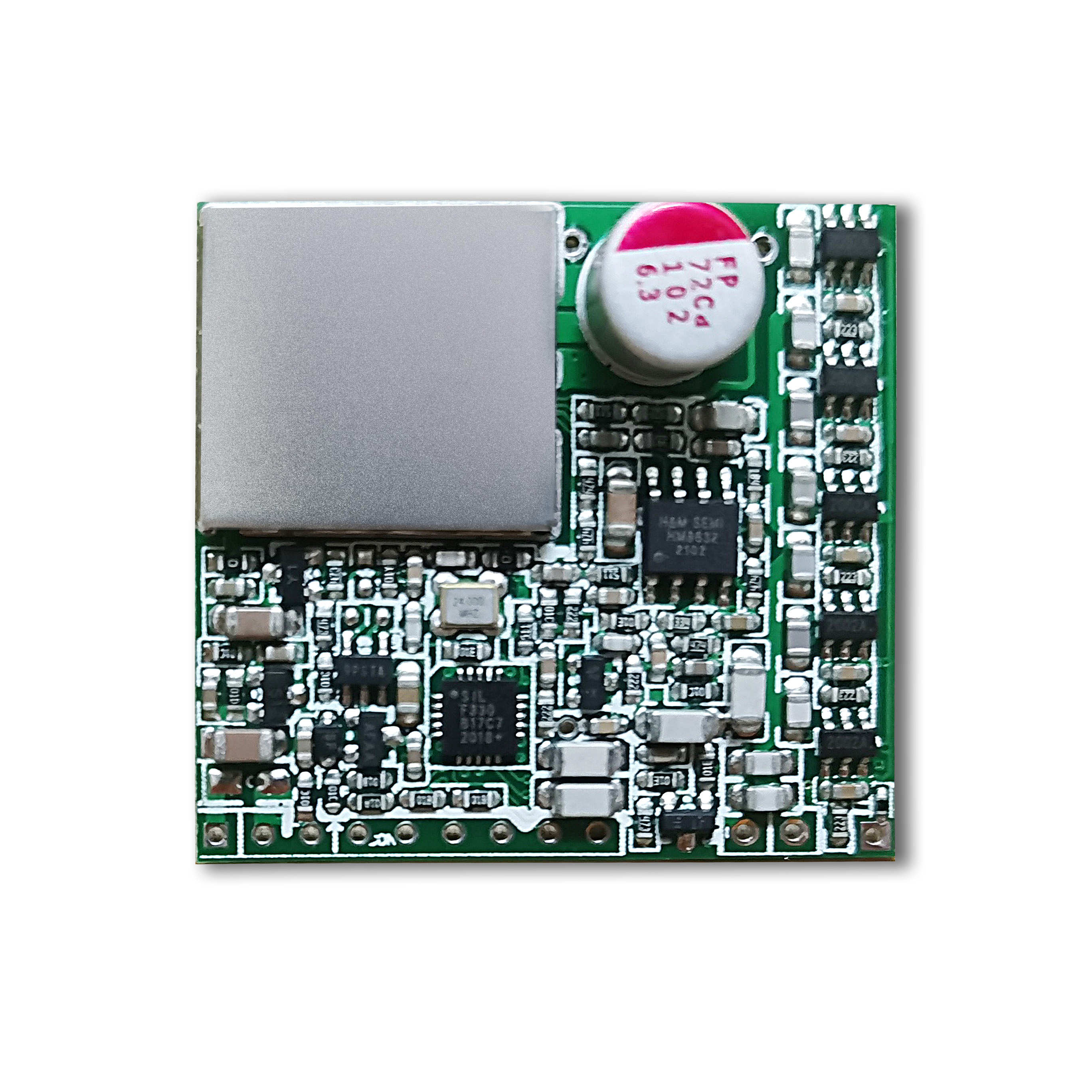

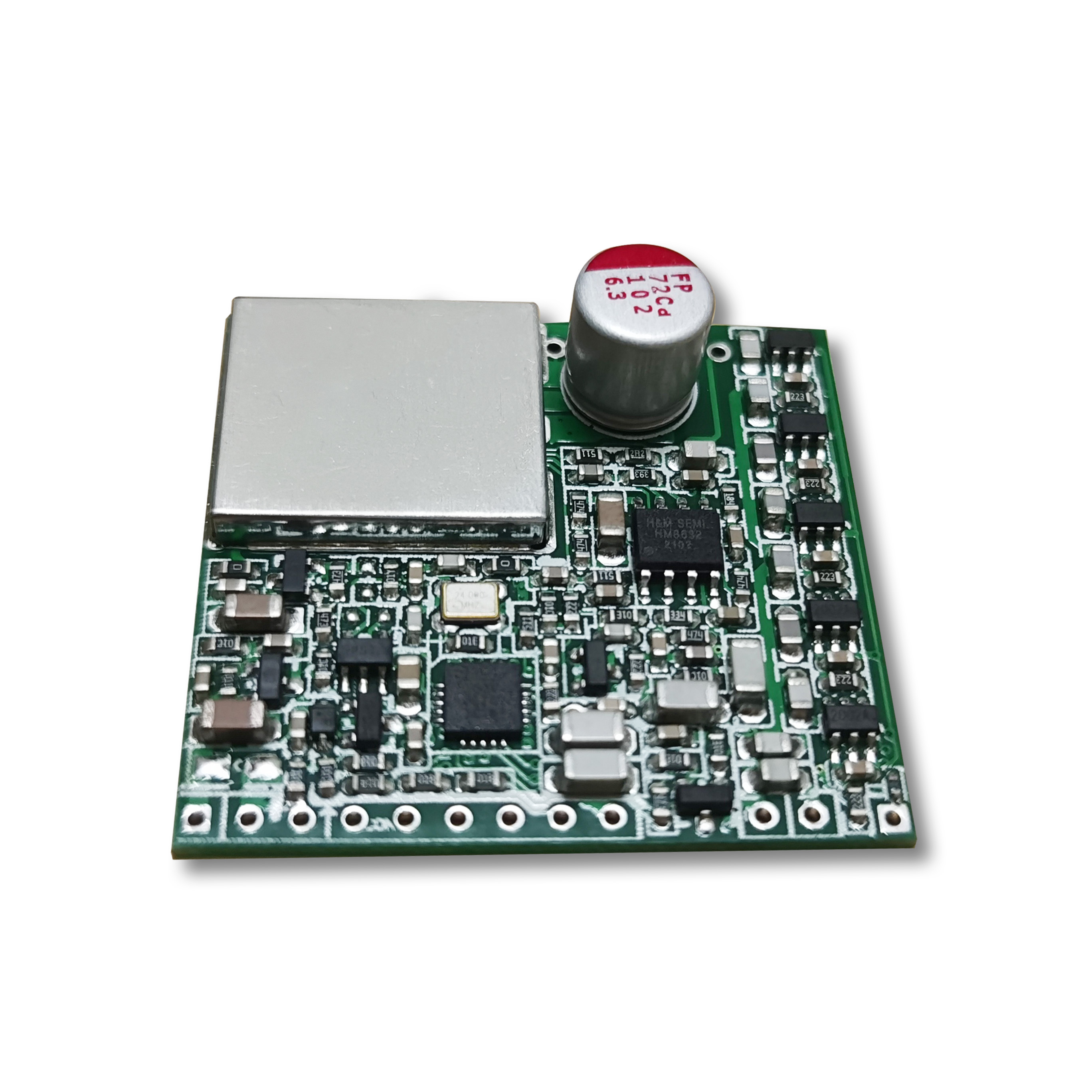

 远距离低频读卡模块JY-LD6900



    KEZLIY 科智立 JY-LD6900系列是基于RFID无线射频识别技术的低频(LF)读卡模块,工作频率支持 134.2KHZ、125KHZ,符合ISO 11784/5 国际标准,支持对 FDX-B、EMID 两种协议格式电子标签的读取,兼容性强。内部集成了射频部分通信协议,可对接 PC/PLC/单片机,用户只需通过UART通信接口便能接收到电子标签数据,无需理解复杂的通信协议。

产品详情

◆该系列模块读卡时间小于30ms,识别速度达 2m/s,配套62mm直径圆形天线,读卡距离可达 500px以上;

自带 32 级自动调谐电路,在电源恢复状态下的自动调谐功能是该读卡器的一大特色,简化了起始安装过程, 确保在各种条件下能够自动调节最佳距离来进行连续操作;在不断变化的环境条件下,自动调节功能使得安装简易,性能最佳;

具有接收灵敏度高、性能稳定、可靠性强等特点,可满足对距离、速度、灵敏度要求高的PDA、AGV读卡器等设备;

广泛应用于动物身份识别、自动饲喂设备、盘点通道、智能称重、牲畜门禁、工业自动化、AGV站点、产线识别、医疗设备识别等领域;

性能指标

符合ISO11784/5国际标准协议

工作频率支持125kHz 、134.2kHz ;

产品支持EMID、FDX-B及其兼容卡 ;

带32 级自动调谐电路 ;

读卡距离可达500px 以上 ;

读卡时间小于30ms,识别速度达2m/s ;

5V电压,功率≤1.5 W,UART 通信接口 ;

可选通用自由口协议或Modbus Rtu协议 ;

体积小巧,机械尺寸37mm*34.6mm*9.5mm

电气参数(极限参数)

注:超出“绝对最大额定值”条件下工作会造成器件的永久损坏。以上未涉及器件在这些条件或超出这些条件下的功能操作。器件不能长时间在绝对最大额定值条件下工作,否则会影响其可靠性。

工作温度: -20℃~+85℃

贮存温度:-40℃~+125℃

极限电压(vcc to vss): -0.3V~+5.5V

电源管脚对地电压: -0.3V~+5.8V

信号管脚对地电压: -0.3V~+3.5V

每个管脚最大IOL ±2mA

相对湿度 :5%~95%

直流特性(测试条件Temperature=+25

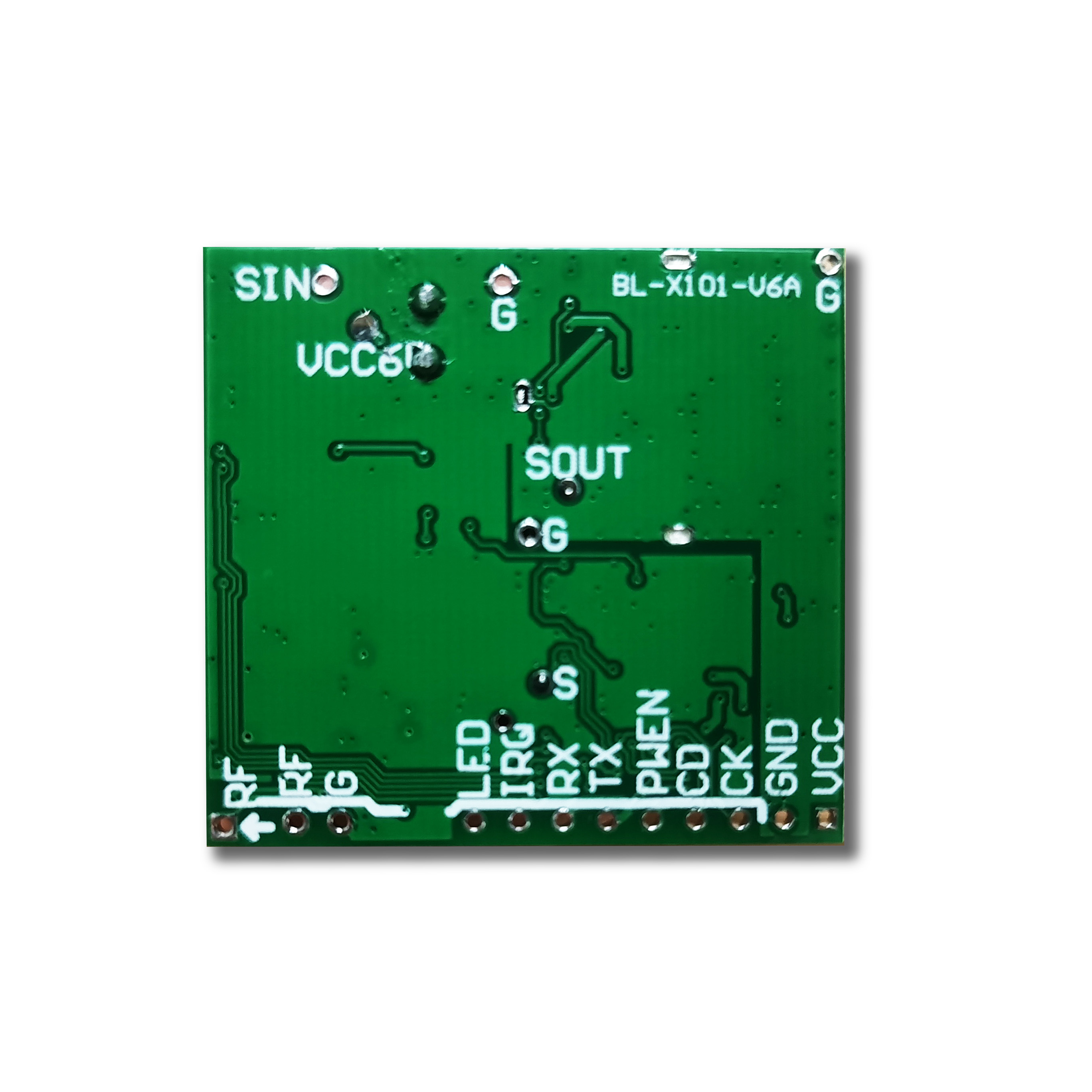

脚管说明



脚管说明表

管脚

符号

功能

1

VCC

电源输入引脚:5V

2

GND

电源地

3

CK

悬空

4

CD

悬空

5

PWEN

模块使能引脚:高电平有效

6

TX

数据发送引脚

7

RX

数据接收引脚

9

LED1

LED输出引脚:常态为高电平,读到标签输出低电平

A1

ANT

天线引脚

A2

ANT

天线引脚

应用电路图

机械尺寸

1、就河南某巨头养猪企业RFID动物模块合作项目顺利展开

近两年,随着非洲猪瘟、新冠疫情的影响,信息化管理生猪、母猪、种猪非常迫切。特别是大规模养猪企业特别重视生猪信息化存档管理。河南某巨头猪企为实现信息化管理猪场,为生猪提供安全的成长环境,经多家产品对比,最终选定与我司合作,购入四千套RFID动物标签识别模块。实现自动化养殖管理,为防控疫情做充足准备,做到科学养猪、信息化养猪。(下图为模块出货图)。

2、为大型养猪企业的猪粪清洁机器人提供rfid模块

位于河南省南阳市的大型养猪企业,针对猪厂猪粪处理问题,在我司共购买20000个RFID模块模块配套圆形天线)。主要用于安装在猪粪清理机器人上,机器人具有阅读功能,通过阅读地上安装的RFID标签,被引导到指定节点位置清理猪粪,全程自动化清除猪粪,保持养猪场环境清洁,猪粪再经过二次处理,无隐患、无臭气。(图为模块生产图)

动物管理、金龙鱼管理、林业数目管理、生产线自动化管理、物料运输管理、车辆管理、铁路巡检、资产管理、水电管理等。


开发文档


JY-LD6900低频只读模块开发文档(134.2K、125K
