JY-L801系列读卡器采用125kHz与134.2kHz工作频率，支持FDX-B、EMID协议格式标签的读取，兼容性强。可以直接安装在金属环境中，防浪涌保护和高压断电保护功能，减少安全隐患，增加安全指数。支持在线升级，稳定可靠，适用于电气化自动化的过程控制、AGV引导小车、生产线等。

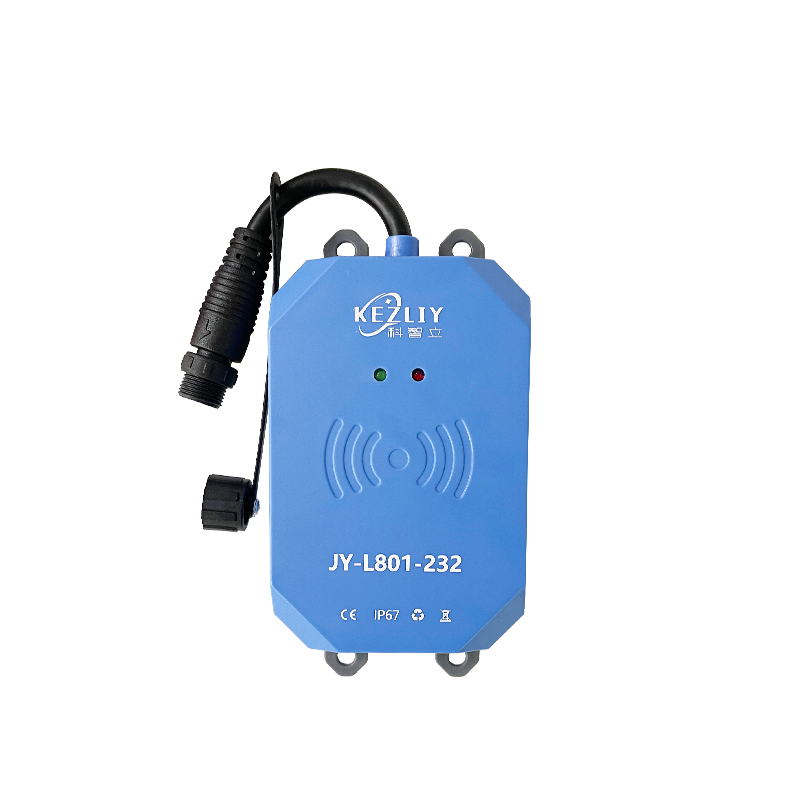

★ KEZLIY科智立JY-L801系列是一款轻便小巧的工业级射频读卡器，集天线、放大器、控制器与一体，识别速度快。
★ 符合 ISO/IEC18000-2 无线射频识别国际标准，支持标准 MODBUS TCP 工业以太网和 MODBUS RTU 工业总线协议。
★ 兼容性强，支持对FDX-B、EMID协议格式标签的读取，支持125kHz、134.2kHz工作频率。
★ 可直接安装在金属环境中，自带32级自动调谐电路，能够在各种环境下自动调节，简化起始安装过程。
★ 防浪涌和高压自断电保护功能，减少安全隐患；IP67防护等级，防尘防水抗震。
★ 应用领域：电气自动化管理、工业生产线、AGV小车定位等
工作电压： | 9V-28V | 功率： | ≤1.5W |
消耗电流： | <0.2a | 电路保护： | 带极性保护和过压保护（最大60V） |
工作频率： | 125kHz、134.2kHz | 识别速度： | 2m/s |
读卡距离： | 0-170mm | 支持标签类型： | FDX-B、EMID |
通信接口： | RS232/RS485 | 工作湿度： | 10%-90%RH（不结露） |
工作温度： | -25℃~70℃ | 防护等级： | IP67 |
外壳材质： | ABS+PC | 安装方法： | 螺丝固定 |
标配附件： | 专用连接器-散线型电缆一根（1.5米） 螺丝螺母垫片一组 | 产品尺寸： | 129*70*20mm（不含接头） 210*70*20mm（包含接头） |
1，将RFID标签部署子母穿梭车轨道节点，实现站点位置标记，同时标记站点位置信息，标录入货物信息，如出入库时间、物品种类、物品序号等，并可查看路线是否无误。 2，将RFID读卡器JY-L801安装在穿梭车底部，用于识别RFID标签。 3，当穿梭车行驶至轨道节点时，读卡器自动采集标签信息，并将货物信息实时上传至管理系统，穿梭车根据指令将货物准确放入指定位置或从指定位置取出，并在运输过程中可以避免小车碰撞，按照指定线路形式。 | |
|
红色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ VCC 9V—28V
黑色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ GND
黄色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ TXD/485-A
绿色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ RXD/485-B
蓝色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 信号地
白色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ N信号
以实际线材标贴说明为准。
N信号（NPN）为集电极开路门（OC门）设计，未读卡时输出5V高电平，读到卡时输出0V低电平。此功能有助于上位机判断读卡状态，不接时请剪断包好。
机械尺寸：(L)129mm*(W)70mm*(H)20mm（不含接头）
机械尺寸：(L)210mm*(W)70mm*(H)20mm（包含接头）
红色LED：电源指示灯
绿色LED：标签检测指示灯
读卡器工作过程：
读卡器接上电源后，红色LED长亮，读卡器进入自动调谐状态并根据工作环境对自身参数进行调谐。
读卡器检测到RFID标签存在时，解码成功后绿色LED点亮，同时通过RS232 / RS485接口把数据传输到接收器。（MODBUS协议版本出厂默认主从模式，如需读取数据，需主机发送命令读取）
JY-L801系列&JY-T253AE
检测范围会根据RF标签卡、环境温度、周围金属、干扰环境等影响发生改变，检测范围图仅供参考，安装时请充分确认。
广泛应用在电气自动化管理、工业生产线、AGV小车定位、RGV小车、子母穿梭车等。
更多RFID工业自动化应用案例请点击：RFID工业自动化实战案例集锦 或 RFID工业自动化经典案例回顾。
