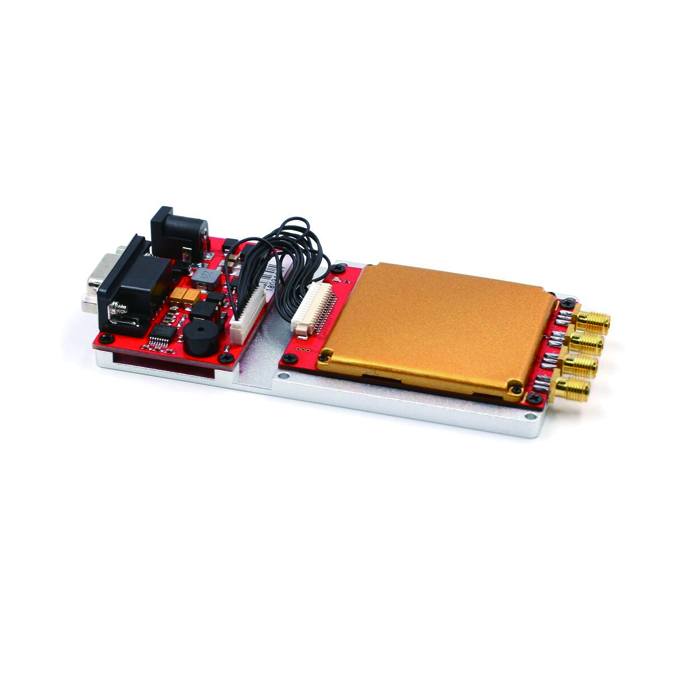

JY-U6730是一款高性能的UHF超高频端四口RFID模组，完全自主知识产权设计，结合专有的高效信号处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，可广泛应用于物流、门禁系统、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。
◆JY-U6730是一款高性能的UHF超高频端四口RFID模组，完全自主知识产权设计，结合专有的高效信号处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，可广泛应用于物流、门禁系统、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。
◆完全自主知识产权设计，精致小巧设计，满足多种应用场合需求。
◆工作频率840～960MHz（可以按不同国家或地区要求调整）；输出功率达至33dBm（可调）；
◆基于Impinj R2000读写引擎设计，充分支持符合EPC CLASS1 G2、ISO18000-6B标准的电子标签；
◆以广谱跳频（FHSS）或定频发射方式工作，支持RSSI功能，峰值标签巡查速度大于700张/秒；
◆支持4个外接SMA天线接口，支持天线检测；
◆支持应答工作模式和实时巡查工作模式；
◆ 标签缓存容量：1000张@最长96bitsEPC；
◆支持EPC和TID两种防冲突模式；
◆支持RS232通讯接口；
◆提供动态连接库（DLL）及演示软件源代码，支持二次开发；
◆产品尺寸：125mm*61mm*12mm
◆产品重量：120g
电特性
l极限参数
项目 | 符号 | 数值 | 单位 |
电源电压 | VCC | 16 | V |
工作温度 | TOPR | -20～+55 | ℃ |
贮藏温度 | TSTR | -20～+85 | ℃ |
l规格
除特别说明，所示规格取自TA＝25℃及VCC＝+9V工作条件下
项目 ITEM | 符号 | 最小 | 典型 | 最大 | 单位 |
电源电压 | VCC | 8 | 9 | 12 | V |
工作电流 | IC | 0.5 | 1.2 | A | |
工作频率 | FREQ | 902~928 | MHz | ||
尺寸 | L x W x H | 125 x61 x12 | mm |
接口
l电源接口DC JACK
序号 | 符号 | 描述 |
Central | PWR | 正9V电源 |
Outer | GND | 地 |
l串行通讯接口RS232 （DB9 Female）
序号 | 符号 | 描述 |
1 | NC | 保留 |
2 | TXD | 串行通讯数据输出 |
3 | RXD | 串行通讯数据输入 |
4 | NC | 保留 |
5 | GND | 信号地 |
6 | NC | 保留 |
7 | NC | 保留 |
8 | NC | 保留 |
9 | NC | 保留 |
lSMA天线接口： ANT1~ANT4
机械图纸：
