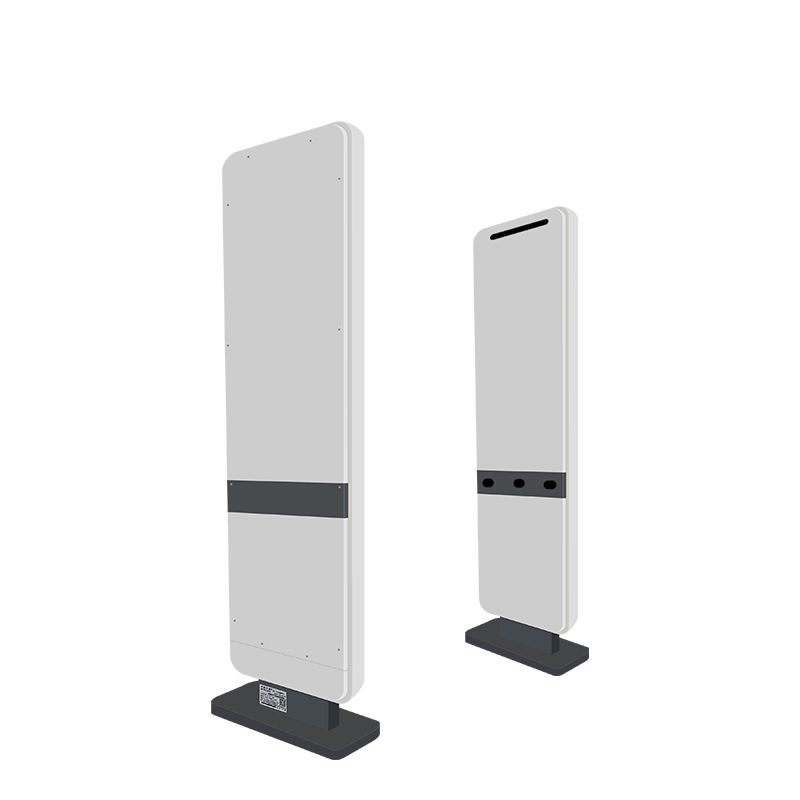

 RFID超高频通道门JY-TD4818



    超高频RFID通道门JY-TD4818具有窄波速、高增益、低驻波的特点,可24小时x365天长时间运行,配合硬件监测CPU运行状态,保证常年工作运行不死机。在标签识别上拥有拥有独一无二的I-Search多标签识别算法,提供高效准确的标签识别率。双核CPU协同工作,提升设备整体性能。适用于超高频门禁通道类读写、物流仓储、人员、图书/档案馆、医疗系统、设备资产等管理的应用。

产品详情

超高频RFID通道门基于英频杰R2000专用射频芯片为读写引擎设计,采用独一无二的I-Search多标签识别算法,提供高效准确的标签识别率。双核CPU协同工作,提升设备整体性能。采用高热导率的固体材料、铝合金机身外壳,拥有杰出的散热能力。适用于超高频门禁通道类读写、物流仓储、人员、图书/档案馆、医疗系统、设备资产等管理的应用。

主材:ABS工程塑料、钣金基脚

颜色:白色+灰色、黑色+白色

适用温度:0℃~35℃

重量(单支):约18kg

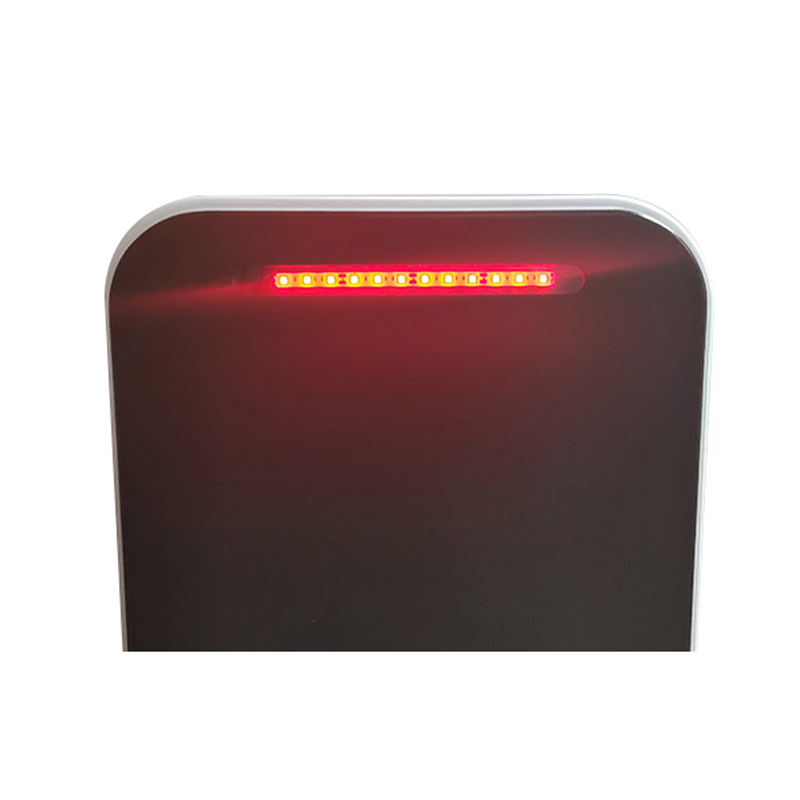

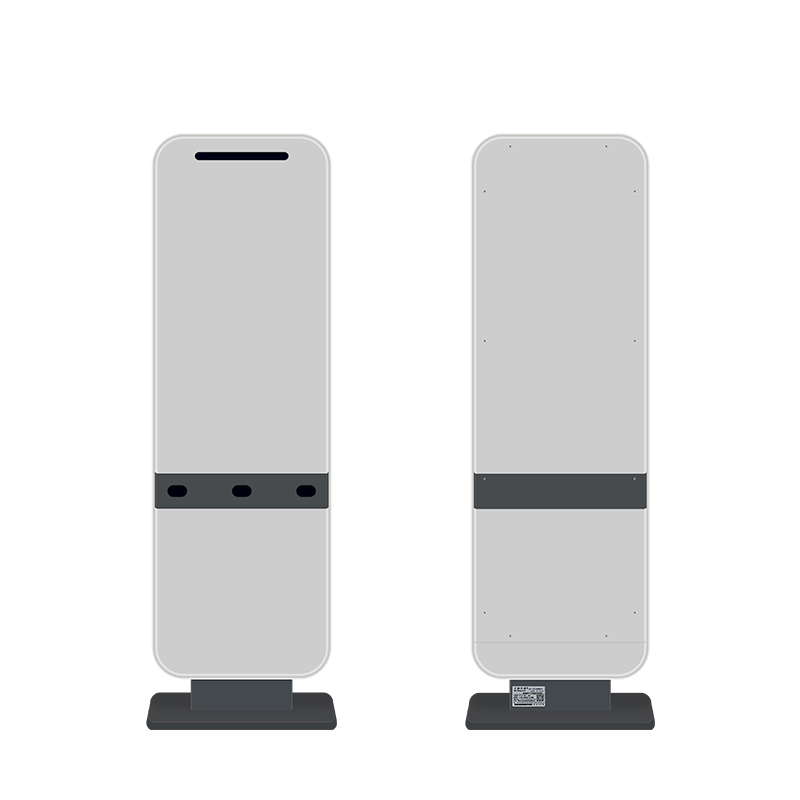

机箱外壳:预留3个茶色有机玻璃红外传感器窗口;地面高度595mm(中线);电源与灯光提示窗口

机箱内置:每支标配2块可上下/左右移动超高频天线固定支架;红外传感器固定支架3个/支(左/中/右);LED灯条固定支架1块/支

每对配读写器(或读写模块)固定板一块,尺寸(mm):340mm*300mm

出厂包装:免检5mm钢带木箱

包装箱尺寸(cm):156*54*36(长/宽/高)

包装规格:2支/箱(约54kg)

通道门适合:超高频RFID读写通道/高频读写通道

产品特性

No.

特性

描述

1

 射频芯片采用INDY R2000

 基于R2000专用射频芯片为读写引擎设计。

2

 高性能多标签识别算法

 独一无二的I-Search多标签识别算法,提供业内最高识别效率。

3

 少量标签优化的算法

 为读取少量标签的应用设计的算法。

 超高的标签反应速度。

4

 双CPU架构设计

 主CPU负责轮询标签,副CPU负责数据管理。轮询标签和发送数据并行,互不占用对方的时间。极大的提高了整体性能。

 副CPU负责产生真正的随机数,负责监控系统的运行状态。

5

 快速4天线轮询功能

 高速轮询4天线。每个天线最短轮询时间约25ms

 可单独配置各天线的轮询时间。

6

 硬件死机监测

 硬件监测CPU运行状态。

 24小时×365天常年运行不死机。

7

 射频放大器状态监测

 监测射频功率放大器的工作状态。

 确保功放不出现饱和状态。保证功放长久稳定工作。

8

 天线连接状态监测

 判断天线连接状态。

 可保护接收机。

 可通过命令关闭。

9

 优质的连接器系统

 全部使用最好的名牌连接器,保证可靠连接。

10

 多点板载温度传感器

 多点监测,精确的监控系统的运行温度

11

 双备份输出功率校正

 保证射频输出功率精确可控。

 两个互相备份的功率校验模块。除非同时损坏,系统均可正常运行。

12

 简洁高效的指令系统

 基于串口的指令系统。

 简洁,高效,方便,快速集成。

13

 杰出的散热设计

 发热器件全部具有导热结构。

 大面积的散热片接触面。

 热耦合界面采用高热导率的固体材料,高温下不挥发。

 铝合金机身,长期连续工作不发热。

算法名称

算法说明

 标准固定Q防冲突算法

 18000-6C协议的标准算法。

 标签数量多的时候性能显著下降。

 标签数量少的时候效率不高。

 英频杰动态Q防冲突算法

 美国IMPINJ公司的算法。

 标签数量多或者少的时候都有良好的效率。

 为了兼容的需要牺牲了一部分性能

 I–Search动态Q防冲突算法V1.0

 基于美国IMPINJ公司的动态Q算法。

 经过优化后性能略有提高。

 固件版本2.1及以下均采用此算法。

 I–Search动态Q防冲突算法V2.0

 基于美国IMPINJ公司的动态Q算法。

 全新的数据模型,性能得到大幅提升;固件版本2.1及以上均采用此算法。

 可明显感受到与传统算法的差异;标签数量多的时候性能差异更明显。

增益8dBi窄波速门禁天线

适用于UHF频段RFID应用场合为通用型、远场天线,具有窄波速、高增益、低驻波的特点。可适用于超高频门禁通道类读写、物流仓储、人员、图书/档案馆、医疗系统、设备资产等管理的应用。

1、技术参数:

 频率范围(MHz)

 902MHz~928MHz

 极化方式

 圆极化

 增益(dBi)

 >8dBi

 轴比(dB)

 <3dB

 H面HPBW

 40度

 E面HPBW

 86度

 阻抗(Ω)

 50Ω

 电压驻波比(VSWR)

 ≤1.5:1

 接头类型

 SMA外螺纹母头

 接头位置

 侧馈

 产品尺寸(mm)

 335mm×134mm×17.5mm

 重量

 455g

 材料

 F4BTM 高频板材+ABS

 颜色

 白色

 安装方法

 通过两侧安装挂孔安装

 工作温度(℃)

 -40°C~+85°C

2、天线特性曲线


电压驻波比 VSWR 随频率变化曲线

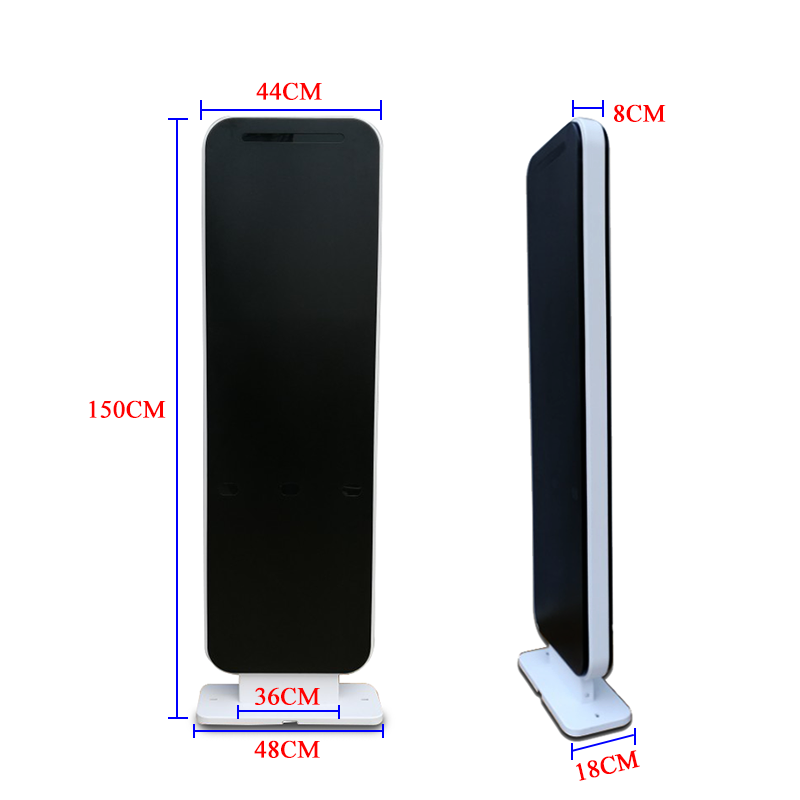

3、产品尺寸参数

长宽、安装孔尺寸

(内部天线)长宽尺寸
