一、行业概述

半导体制造属于超高精密工艺流程，晶圆作为核心原材料，需在洁净车间内完成扩散、光刻、蚀刻、薄膜、研磨、检测、封装等数十道复杂工序。晶圆盒（FOUP/SMIF）是承载、防护、转运晶圆的唯一标准载具，贯穿全厂自动化流转体系。

随着国内半导体工厂自动化程度不断提升，AMHS自动搬运系统、AGV、立体仓储、自动传送线全面普及，传统人工扫码、纸质记录、批次人工核对的管理方式，已无法满足高精度、零污染、可追溯、防错料的现代化生产要求。

为实现晶圆载具全流程数字化、自动化、可视化管控，国产工业RFID技术逐步替代进口方案，成为半导体晶圆盒智能化管理的主流落地方式。本方案基于科智立JY-V640半导体专用RFID读写器，构建标准化、高稳定、可对接MES/AMHS的晶圆盒自动识别管理体系。

二、传统晶圆盒管理痛点

1. 人工扫码效率低、易污染

传统二维码扫码需近距离对准、人工辅助识别，高速产线容易漏扫、重扫，且接触式操作容易带入粉尘、造成晶圆污染，影响生产良率。

2. 金属环境干扰大、识别不稳定

晶圆盒、设备机架、AGV车体均为金属材质，普通UHF超高频RFID极易出现反射干扰、读卡不稳定、穿透差，无法满足半导体近距离精准识别标准。

3. 数据割裂，无法全流程追溯

各工位、仓储、搬运环节数据独立，缺少统一采集入口，出现批次异常、品质问题时无法精准定位工序节点，追溯链条断裂。

4. 进口设备成本高、交期慢

传统半导体工位读写设备多依赖进口品牌，采购成本高、售后响应慢、交付周期长，不利于工厂降本与国产化替代升级。

5. 协议不通用、系统对接难度大

部分读卡设备仅支持简单串口协议，无法对接半导体行业专用SECS协议与自动化调度系统，难以融入整厂智能制造体系。

三、半导体行业RFID应用技术要求

针对晶圆生产洁净车间的特殊工况，半导体载具识别设备必须满足以下硬性标准：

- 采用134.2kHz工业低频标准频段，抗金属、抗粉尘、抗干扰能力强；

- 支持SECS、Modbus工业协议，适配半导体MES、AMHS、AGV系统；

- 近距离精准读卡，读写距离稳定可控，避免误读邻盒数据；

- 小型化结构，适配传送带、狭小工位、AGV车体嵌入式安装；

- 无尘、耐擦洗、高防护等级，符合洁净车间使用规范；

- 识别准确率高，支持7×24小时连续不间断自动化运行。

四、方案整体介绍

本晶圆盒RFID智能管理方案，采用科智立JY-V640半导体专用RFID读写器+半导体玻璃管载具标签的国产化组合，实现全厂晶圆盒自动识别、工序校验、位置追踪、状态记录、全程追溯。

系统完全适配半导体自动化产线流程，可部署于传送带进出工位、AGV搬运工位、天车调度工位、晶圆仓储柜、上下料点位，实现无人化自动采集，数据实时上传上位机管理系统，彻底替代人工扫码登记作业。

方案遵循SEMI国际半导体标准，支持工厂现有智能制造架构无缝对接，无需大规模改造产线，快速实现智能化升级与国产化替换。

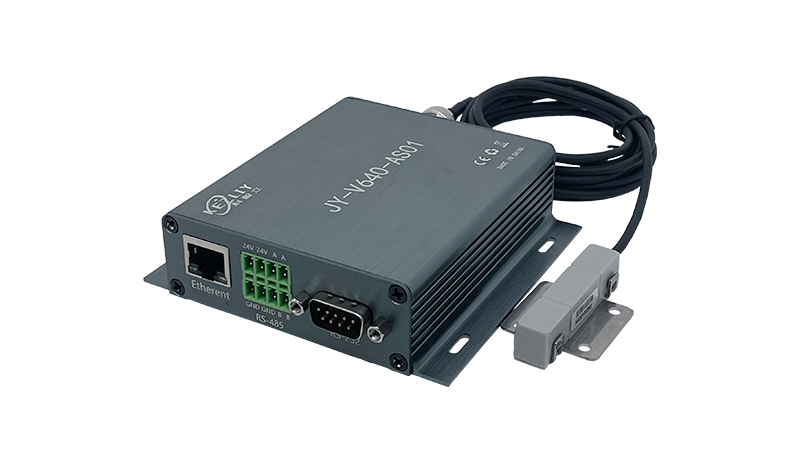

五、核心设备：JY-V640半导体RFID读写器优势

1. 行业专用频段，适配晶圆载具识别

采用半导体通用134.2kHz低频识别技术，HDX读写模式稳定，抗金属屏蔽、抗环境干扰能力极强，解决金属晶圆盒识别不稳定难题。

2. 精准读写距离，杜绝串读误读

读取距离0–80mm、写入距离0–60mm，完全匹配半导体近距离识别场景，定点读卡、精准识别，不会读取相邻载具标签，保障数据唯一性。

3. 多协议兼容，对接全厂自动化系统

原生支持SECS、Modbus RTU主流工业协议，自带RS485、RS232、RJ45、IO触发接口，可快速对接MES、WMS、AMHS、AGV调度系统，数据双向互通。

4. 小型化易安装，适配狭小工位

整机结构紧凑，体积小巧，可嵌入式安装在传送带侧边、设备机台、AGV内部、仓储柜夹层，适配半导体设备精密集成要求。

5. 工业级稳定，适配洁净车间

IP54防尘防潮防护等级，耐洁净液擦洗、耐高低温、抗粉尘，支持产线长期连续运行，识别准确率高达99.9%以上。

6. 纯国产自研，降本增效可控

替代进口高价设备，性价比更高、交付周期短、售后本地化响应快，助力半导体产线实现设备自主可控、成本大幅优化。

六、系统整体架构

整套系统分为三层架构，层级清晰、运行稳定、扩展性强：

1. 感知层（标签层）

每台晶圆盒绑定半导体专用耐高温玻璃管RFID标签，唯一ID绑定批次信息、工单信息、工艺流程、生产状态，标签可反复擦写、耐擦洗、防脱落、适配洁净环境。

2. 数据采集层（设备层）

各关键工位部署JY-V640读写器，通过IO自动触发或系统指令触发读卡，自动采集晶圆盒身份数据，实时上传。

3. 系统应用层（平台层）

数据同步至MES制造执行系统、AMHS自动搬运系统、WMS仓储系统，实现：自动工序核对、防错料预警、流转轨迹追踪、库存实时统计、生产数据记录、品质追溯查询。

七、核心应用场景

1. 产线传送带自动进出料识别

在前后段工序传送带部署设备，晶圆盒经过自动识别校验，确认工序匹配、批次正确，自动记录进站、出站时间，杜绝错流、混批。

2. AGV自动搬运识别管控

AGV集成JY-V640读写设备，取料、放料时自动读取晶圆盒信息，确认物料对应工单，自动匹配搬运路径，实现无人化精准转运、全程轨迹可查。

3. 晶圆智能仓储柜自动盘点

仓储柜内置读写设备，晶圆盒存入、取出瞬间自动记录位置、时间、状态，系统实时更新库存数据，实现无人盘点、账实同步、缺料预警。

4. 各工艺工位工序防错管控

蚀刻、薄膜、光刻、检测等关键工位，通过RFID自动核验载具身份，匹配当前工艺版本与生产工单，异常自动报警，杜绝错工序、错批次造成的品质报废。

八、方案实施价值

1. 生产零污染、提升良率

全程非接触自动识别，无人工接触、无扫码摩擦，杜绝粉尘污染，大幅提升晶圆生产良率。

2. 全流程可追溯，品质可控

晶圆盒每一次流转、每道工序均有数据记录，出现异常可精准定位问题节点，满足半导体高等级追溯管理要求。

3. 防错防混批，降低报废成本

系统自动校验物料与工序匹配度，提前预警异常，避免批量生产事故，大幅降低报废损失。

4. 无人化采集，大幅提效降本

替代人工扫码、人工登记、人工盘点，减少人工误差与人力投入，产线流转效率显著提升。

5. 设备国产化，供应链自主可控

以JY-V640国产RFID设备替换进口方案，降低采购与维护成本，缩短交期，适配国产半导体智造升级趋势。

九、方案总结

在半导体产业国产化、智能化双重趋势下，晶圆盒作为生产流转的核心载具，其数字化管理能力直接决定工厂智造水平。

科智立JY-V640半导体专用RFID识别方案，凭借专用低频抗干扰技术、标准工业协议、高稳定性与国产化优势，完美解决晶圆盒识别难、追溯难、防错难、对接难等行业痛点，全面适配自动化产线、智能仓储、AGV搬运全场景，是现阶段半导体工厂实现精准管控、提质降本、自主可控的优选国产化RFID解决方案。

健永科技持续深耕半导体工业物联网领域，可为客户提供现场勘测、方案定制、设备适配、系统对接、调试落地一站式整体服务，助力更多半导体企业完成智能制造升级。
