RFID读卡器也称为发卡器，主要用于电子标签对具体内容的操作，包括建立档案、消费纠错、挂失、补卡和信息修正等。读卡器可以与计算机放在一起，与读卡管理软件结合起来应用。读卡器实际上是小型电子标签读写装置，具有发射功率小、读写距离近等特点。

       RFID工业读写器是指应用于自动化生产、无人车载导航、矿井或畜牧等领域的读写器，工业读写器一般有现场总线接口，很容易集成到现有设备中。工业读写器一般需要与传感设备组合在一起，例如矿井读写器应具有防爆装置。与传感设备集成在一起的工业读写器，很可能成为应用最广的射频识别形式。

       健永自主研发生产的高性能工业级RFID读卡器JY-L8900，又称AGV读卡器，或AGV地标传感器，是一款基于射频识别技术的低频RFID标签读卡器，读卡器工作频率兼容134.2KHZ、125KHZ，同时支持对EMID，FDX-B两种编码格式标签的读取。读卡器内部集成了射频部分通信协议，用户只需通过RS232 / RS485通信接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。

        工业RFID读卡器JY-L8900读卡器自带Auto-turning自动调谐电路，在不同环境中工作时能自动调节电路参数，使外部环境对读卡距离的影响降到最小，进一步增强了自身的抗干扰能力, 具有接收灵敏度高、性能稳定、可靠性强等特点。

        工业RFID读卡器JY-L8900读卡器现广泛应用于自动化生产，无人车载导航，贵重资产管理，安防，物流，食品溯源，自动化饲喂站，AGV站点控制等领域。

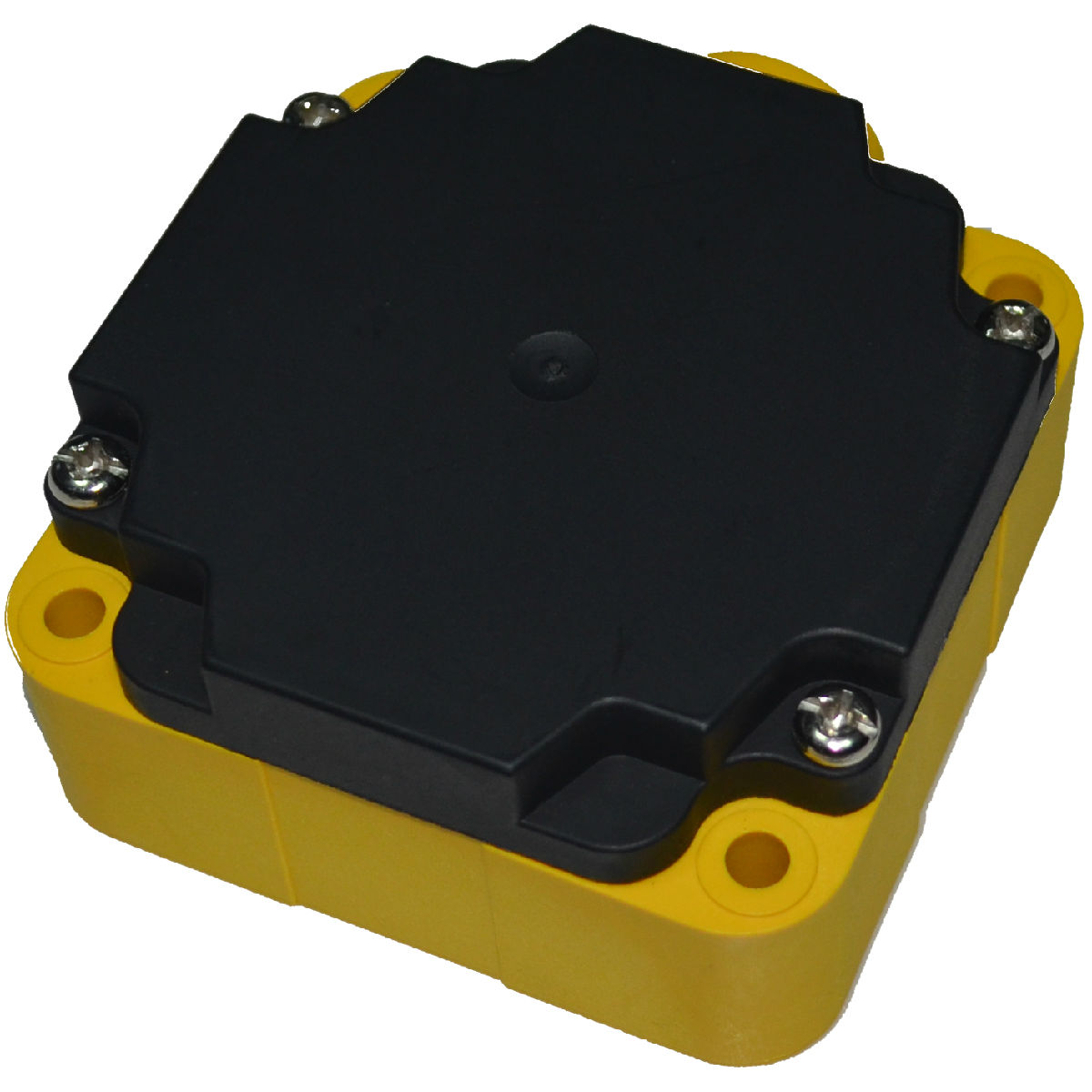

图 1.1 JY-L8900实物照片

性能指标：

◆ 工作电压：10-24V；

◆ 功耗：1W;

◆ 电路保护：带极性接反保护；

◆ 工作频率：134.2KHZ、125KHZ

◆ 读卡距离：20cm(标准卡片)；

◆ 支持标签类型：EMID，FDX-B

◆ 通信接口：RS232 / RS485；

◆ 工作湿度：10－90% RH (不结露) ；

◆ 工作温度：-25℃－+85℃；

◆ 防护等级：IP54;

◆ 外壳材质：ABS工程塑料。

1. 接线说明

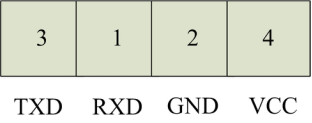

读卡器RS232版本接线说明如图 2.1

图 2.1  RS232接线说明

读卡器RS485版本接线说明如2.2

图 2.2  RS485接线说明

2. 信号指示

红色LED：电源指示灯

绿色LED：标签检测指示灯

阅读器工作过程：

阅读器接上电源后，红色LED长亮，阅读器进入自动调谐状态并根据工作环境对自身参数进行调谐.。

阅读器检测到RFID标签存在时，解码成功后绿色LED点亮，同时通过RS232 / RS485接口把数据传输到接收器。

3. 通信与协议说明

3.1 通信接口

通信接口：RS232 / RS485

数据格式：1个起始位、8个数据位、无奇偶校验位、1个停止位。

波特率：9600

3.2 调谐参数

阅读器上电后启动自检调谐程序，调谐完毕后会把调谐参数发送出来，该参数可用于对读卡器工作环境的评估。数据格式如下：

【数据帧头】+【调谐表】+【调谐点】

【数据帧头】：1字节

【调谐表】：16字节

【调谐点】：1字节

3.3 数据通信

读卡器支持EMID和FDX-B两种格式电子标签，信号输出数据(ASCLL)格式如下：

【帧头$】+【标签类型码1B】+【十进制卡号15B】+【RCC校验2B】+【帧尾#】

【标签类型码】：1个字节，E为EMID，F为FDX-B。

【十进制卡号】：15字节，前3字节为国家代码，后12字节为卡号（高位在前）

例如“9 9 0 0 0 0 0 0 0 1 1 1 1 1 1“解析为国家代号：990，卡号：000000111111

【RCC校验】：前16字节的异或值(数据类型和卡号16B的异或值)，例如：B^9^9^0^0^0^0^0^0^0^1^1^1^1^1^1 = 0X66，所以RCC为66

备注：EMID输出时国家代号小于256，卡号小于4294967296。但了协议方便所以前面补0；

4. 机械尺寸

机械尺寸：80mm*80mm*40mm
